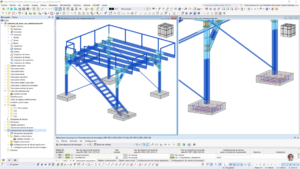

El complemento Cimentaciones de Hormigón para RFEM 6 le permite el dimensionamiento de zapatas armadas y no armadas, así como de cimientos de cubeta y bloque. Para los cimientos de cubeta y bloque, puede considerar superficies internas de cubeta lisas o rugosas. Normas ACI 318 y Eurocódigo

Segmento de losa de Steel Deck sobre viga de acero. Concreto modelado como sólido lineal (debería usarse para un cálculo correcto material tipo daño pero usted puede cambiarlo). Chapa o lamina de Steel deck como superficie y la viga como superficies. En futuras versiones agregaremos elemento de integración a la viga para diseño de la viga con AISC, aunque es muy simple hacerlo. Lo vemos en TEAMS de soporte si necesita. También se han modelado los conectores de corte. El bloque es útil para cálculos aislados aunque puede intentar en modelos completos, dependerá el tamaño del proyecto y la capacidad de la computadora. El bloque tiene cargas paramétricas. Incluye mallados de elementos finitos también paramétricos. Este bloque también lo tiene disponible en RFEM5.

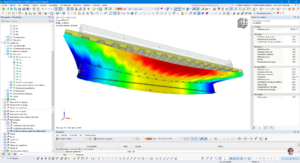

Vigueta espacial de hormigón modelada como bloque paramétrico dinámico para RFEM 6. La geometría se define mediante la cantidad de pirámides, el paso entre pirámides, el ancho de patín, la altura del ápice y la extensión del patín de concreto.

El bloque genera automáticamente las dos correderas longitudinales laterales, las diagonales inclinadas y la cadena de ápices inferior, conformando una vigueta de alma abierta repetitiva a lo largo de su eje longitudinal.

El patín de concreto puede activarse o desactivarse desde el mismo bloque. En caso de activarlo, el usuario puede definir su material, su extensión transversal y su espesor, de modo que el bloque permite representar tanto la parte metálica o reticulada de la vigueta como el patín superior de concreto asociado.

Los apoyos pueden incorporarse directamente desde el bloque. En esta versión, los apoyos se generan como apoyos lineales en los dos extremos opuestos del patín de concreto, pudiendo además seleccionarse el tipo de apoyo lineal deseado por el usuario.

La geometría es completamente paramétrica y dinámica, por lo que cualquier modificación en la cantidad de módulos o en sus dimensiones actualiza automáticamente la posición de nodos, barras, líneas, superficie y apoyos asociados.

Este bloque resulta útil para modelar viguetas repetitivas de entrepiso o cubierta cuando se desea rapidez de modelación, control geométrico y flexibilidad para ajustar dimensiones del sistema constructivo.

El procedimiento de carga del bloque a la biblioteca de bloques de RFEM6 es el siguiente:

1) Abra cualquier bloque paramétrico dinámico.

2) Vaya a la solapa Javascript y abajo desbloquee el script desde el candado.

3) Pegue el javascript contenido en el archivo que adjuntamos a este bloque.

4) Dé aplicar en el tilde, a la derecha del candado abajo del editor de javascript.

5) Bloquee nuevamente el candado.

6) Abajo a la izquierda de la ventana general de bloque verá un símbolo de guardar (un disquette). Guarde el bloque en la categoría deseada.

Si ha seguido estos pasos correctamente debería poder usar el bloque paramétrico en sus estructuras.

Losa nervada unidireccional con vigas perimetrales. La geometría de la losa es paramétrica en cuanto al tamaño en X e Y y dinámica en cuanto a la cantidad de nervios. Esta cantidad depende del largo de la losa y la separación entre nervios. El programa calcula automáticamente la cantidad de nervios y la posición de cada uno.

Las dimensiones A y B son independientes y según de las dimensiones que el usuario ingresa, los nervios se posicionan de manera automática transversales a la losa, cambian automáticamente de dirección X a dirección Y.

La losa de compresión tiene un espesor predeterminado de 5 cm pero puede ser cambiado a criterio del usuario.

Se pueden incorporar 2 cargas superficiales desde el mismo bloque, la categoría de acción la define el usuario (permanente, viento, viva, sobrecarga, etc.).

Con apoyos en los nudos de esquina. Se pueden desactivar los apoyos en caso de no necesitarlos o cambiar el tipo de apoyo en nudo.

El procedimiento de carga del bloque a la biblioteca de bloques de RFEM6 es el siguiente:

1) Abra cualquier bloque paramétrico dinámico.
2) Vaya a la solapa Javascript y abajo desbloquee el script desde el candado.
3) Pegue el javascript contenido en el archivo que adjuntamos a este bloque.
4) De aplicar en el tilde, a la derecha del candado abajo del editor de javascript.
5) Bloquee nuevamente el candado.
6) Abajo a la izquierda de la ventana general de bloque verá un símbolo de guardar (un disquette). Guarde el bloque en la categoría deseada.

Si ha seguido estos pasos correctamente debería poder usar el bloque paramétrico en sus estructuras.

Losa nervada unidireccional con vigas perimetrales. La geometría de la losa es paramétrica en cuanto al tamaño en X e Y y dinámica en cuanto a la cantidad de nervios. Esta cantidad depende del largo de la losa y la separación entre nervios. El programa calcula automáticamente la cantidad de nervios y la posición de cada uno.

Las dimensiones A y B son independientes y según de las dimensiones que el usuario ingresa, los nervios se posicionan de manera automática transversales a la losa, cambian automáticamente de dirección X a dirección Y.

La losa de compresión tiene un espesor predeterminado de 5 cm pero puede ser cambiado a criterio del usuario.

En el archivo de ejemplo de RFEM6 se puede apreciar una parametrización global de los parámetros locales del bloque.

El procedimiento de carga del bloque a la biblioteca de bloques de RFEM6 es el siguiente:

1) Abra cualquier bloque paramétrico dinámico.
2) Vaya a la solapa Javascript y abajo desbloquee el script desde el candado.
3) Pegue el javascript contenido en el archivo que adjuntamos a este bloque.
4) De aplicar en el tilde, a la derecha del candado abajo del editor de javascript.
5) Bloquee nuevamente el candado.
6) Abajo a la izquierda de la ventana general de bloque verá un símbolo de guardar (un disquette). Guarde el bloque en la categoría deseada.

Si ha seguido estos pasos correctamente debería poder usar el bloque paramétrico en sus estructuras.

Ver el tutorial de Configuración de un modelo de bloque paramétrico dinámico con Javascript en la sección tutoriales para más información.

Losa circular de concreto (hormigón) apoyada sobre una columna central, pasante y la plataforma se cuelga de tirantes fijados al extremo superior de la columna pasante. De esta forma, se puede prescindir de las vigas inferiores.
