• Consideración automática de masas según el peso propio
• Posibilidad de importación directa de masas a partir de casos de carga o combinaciones de cargas
• Definición opcional de masas adicionales (masas en nudos, lineales o en superficies, así como masas de inercia) directamente en los casos de carga
• Omisión opcional de masas (por ejemplo, la masa de las cimentaciones)

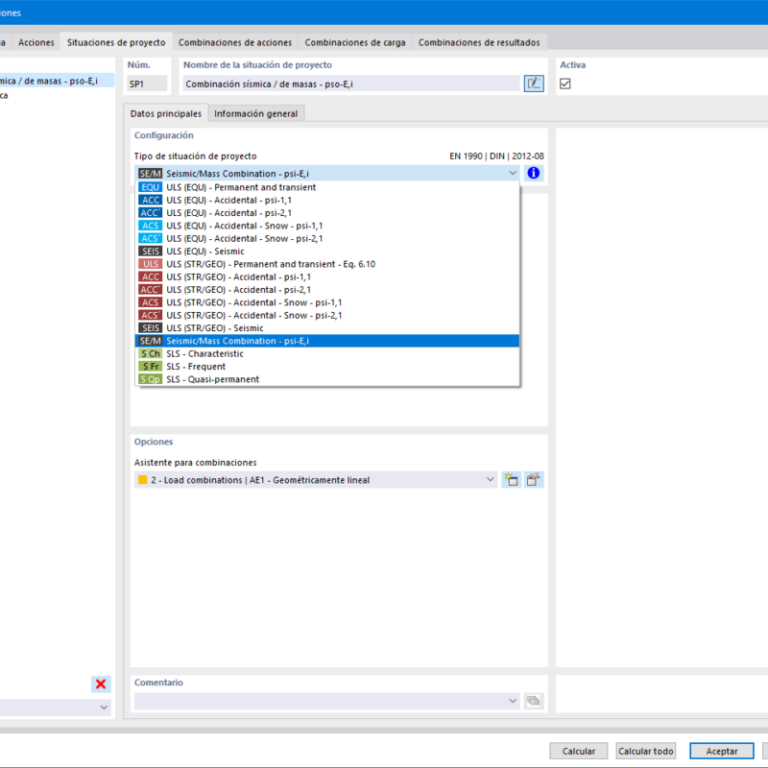

• Combinación de masas en diferentes casos de carga y combinaciones de carga
• Coeficientes de combinación preestablecidos para varias normas (EC 8, ASCE, SIA 261, etc.)
• Importación opcional de los estados iniciales (por ejemplo, para considerar el pretensado e imperfecciones)
• Modificación estructural
• Consideración de apoyos o barras superficies/sólidos con fallos
• Definición de varios análisis modales (por ejemplo, para analizar diferentes masas o modificaciones de rigidez)
• Selección del tipo de matriz de masas (matriz diagonal, matriz consistente, matriz unidad) incluyendo la especificación definida por el usuario de los grados de libertad de traslación y rotación
• Métodos para determinar el número de formas de modo (definido por el usuario, automático - para alcanzar factores de masa modales eficaces, automático - para alcanzar la frecuencia natural máxima - solo disponible en RSTAB)
• Determinación de los modos de vibración en masas y en puntos de malla de EF
• Salida de valor propio, frecuencia angular, frecuencia natural y periodo natural
• Salida de masas modales, masas modales eficaces, factores de masa modales y factores de participación
• Salida en tablas y gráfica de masas en puntos de malla
• Visualización y animación de modos de vibración
• Opciones diversas de aplicación de escalas para los modos de vibración
• Documentación de los resultados numéricos y gráficos en el informe

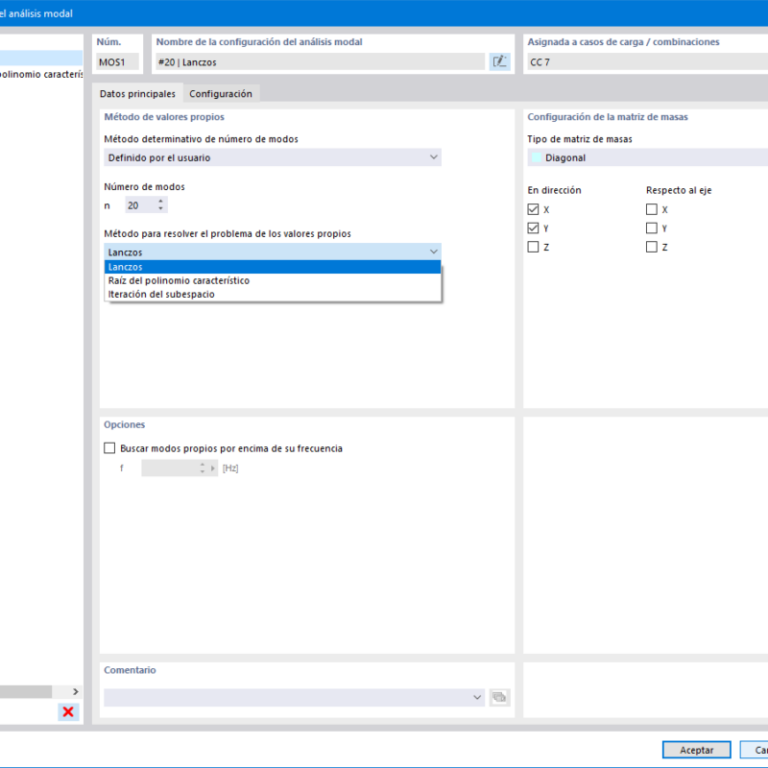

En la configuración del análisis modal, debe introducir todos los datos que son necesarios para la determinación de las frecuencias naturales. Estos son, por ejemplo, formas de masa y solucionadores de valores propios.

El complemento Análisis modal determina los valores propios más bajos de la estructura. O bien ajusta el número de valores propios, o deja que se determinen automáticamente. Por lo tanto, debe alcanzar factores de masa modal eficaz o frecuencias naturales máximas. Las masas se importan directamente desde los casos de carga y las combinaciones de carga. En este caso, tiene la opción de considerar la masa total, los componentes de la carga en la dirección Z global o solo el componente de la carga en la dirección de la gravedad.

Puede definir manualmente masas adicionales en nudos, líneas, barras o superficies. Además, puede influir en la matriz de rigidez importando esfuerzos axiles o modificaciones de rigidez de un caso de carga o una combinación de cargas.

Estos tres potentes solucionadores de valores propios están disponibles en RFEM:

• Raíz del polinomio característico
• Método de Lanczos
• Iteración del subespacio

RSTAB, por otro lado, le ofrece estos dos solucionadores de valores propios:

• Iteración del subespacio
• Potencia inversa desplazada

La elección del solucionador de valores propios depende principalmente del tamaño de su modelo.

Tan pronto como el programa ha completado el cálculo, se muestra una lista de los valores propios, las frecuencias naturales y los períodos propios. Estas ventanas de resultados están integradas en el programa principal de RFEM/RSTAB. Encontrará todos los modos propios de la estructura en forma de tabla y también puede mostrarlos gráficamente y animarlos.

Todas las tablas de resultados y gráficos son parte del informe de RFEM/RSTAB. De esta forma, puede garantizar una documentación claramente estructurada. También puede exportar las tablas a MS Excel.
