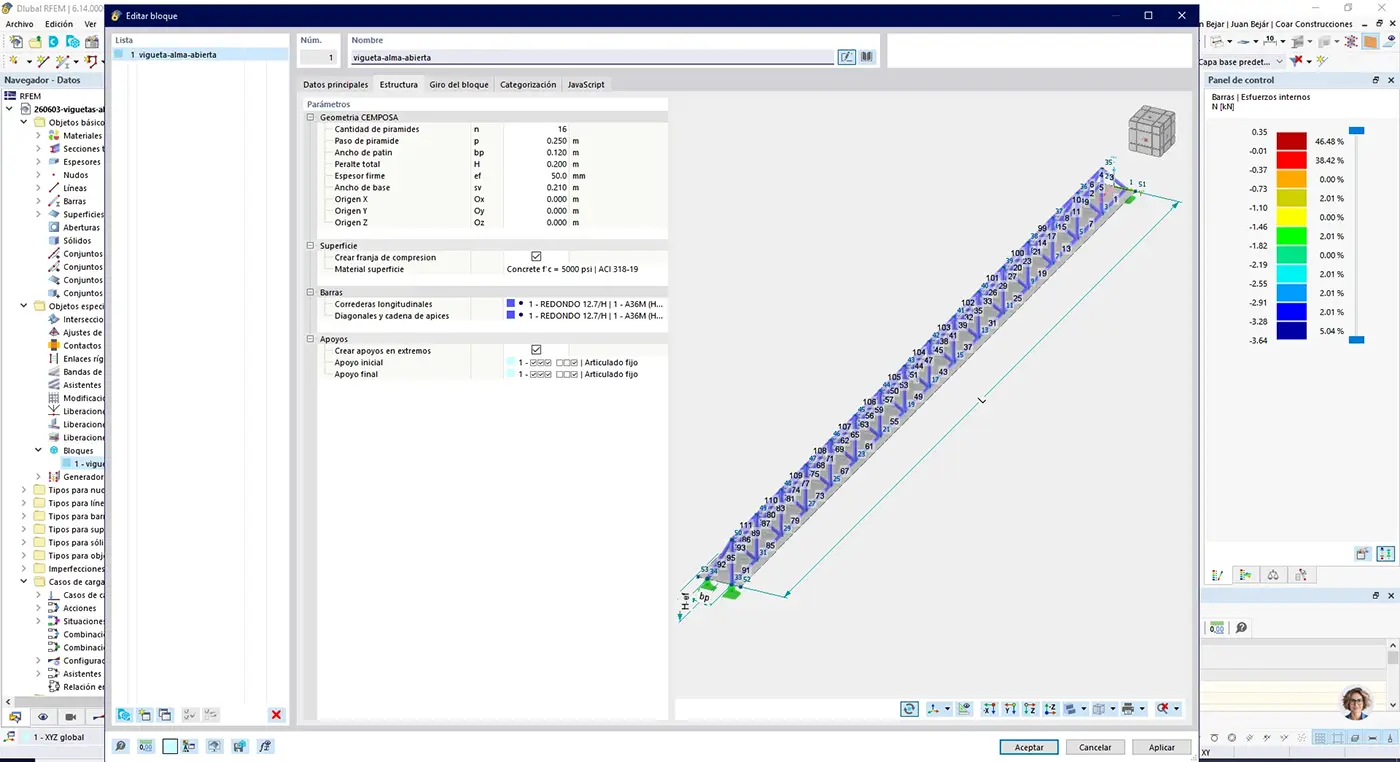

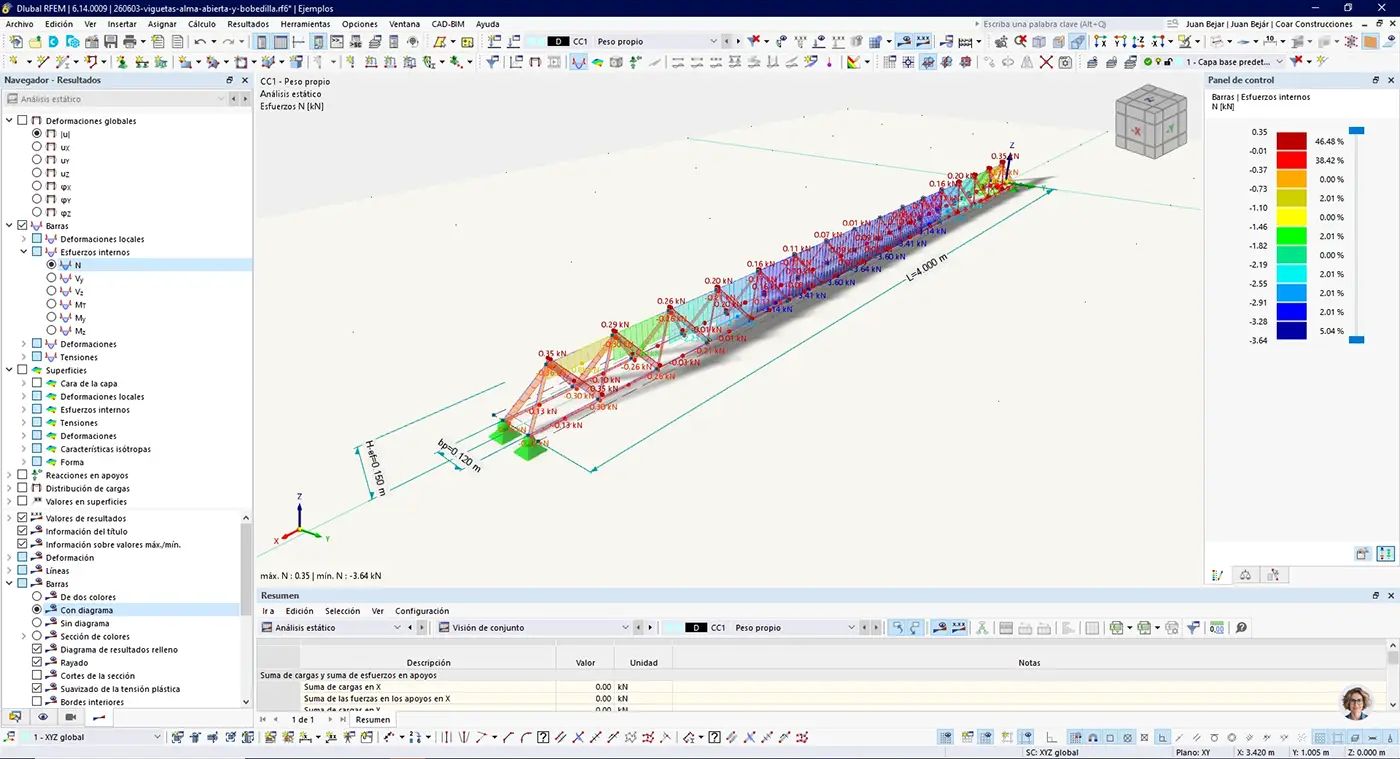

Vigueta espacial de hormigón modelada como bloque paramétrico dinámico para RFEM 6. La geometría se define mediante la cantidad de pirámides, el paso entre pirámides, el ancho de patín, la altura del ápice y la extensión del patín de concreto.
El bloque genera automáticamente las dos correderas longitudinales laterales, las diagonales inclinadas y la cadena de ápices inferior, conformando una vigueta de alma abierta repetitiva a lo largo de su eje longitudinal.

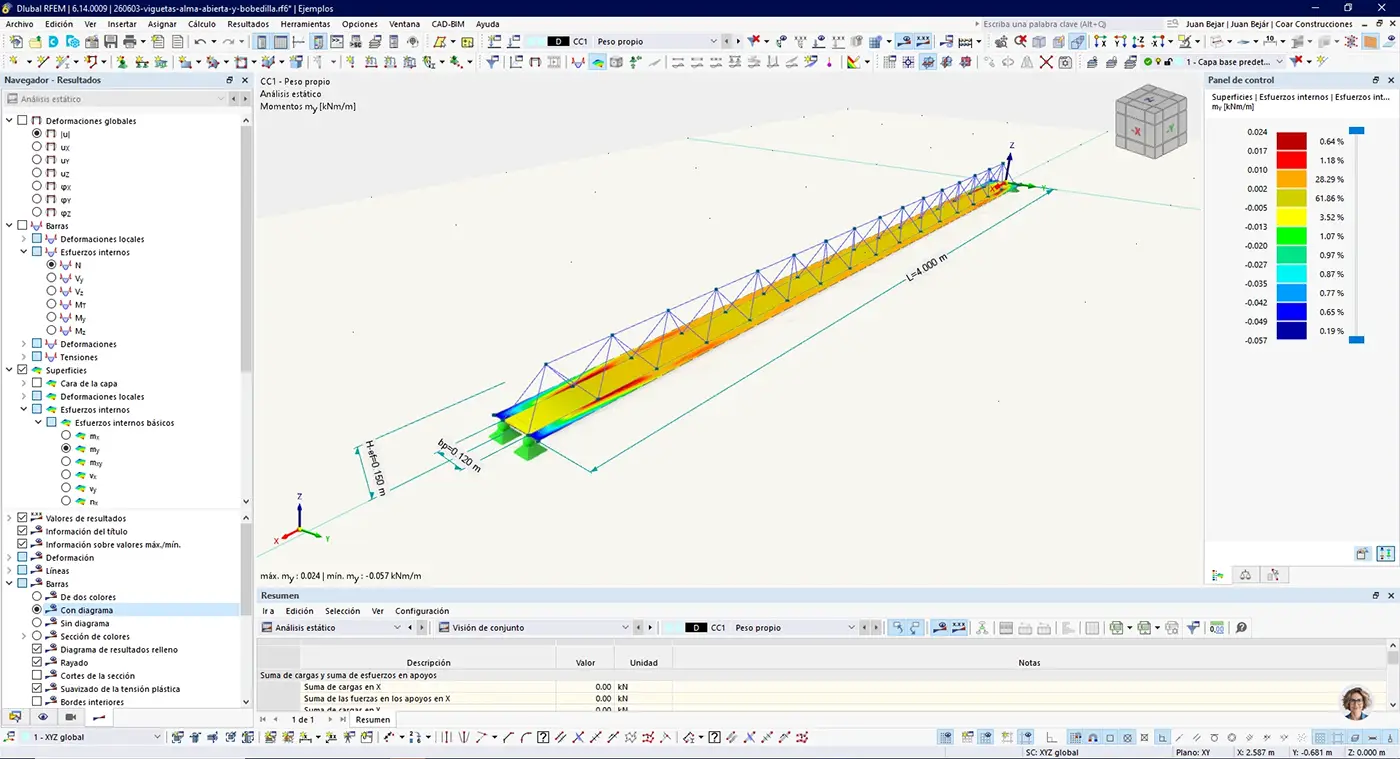

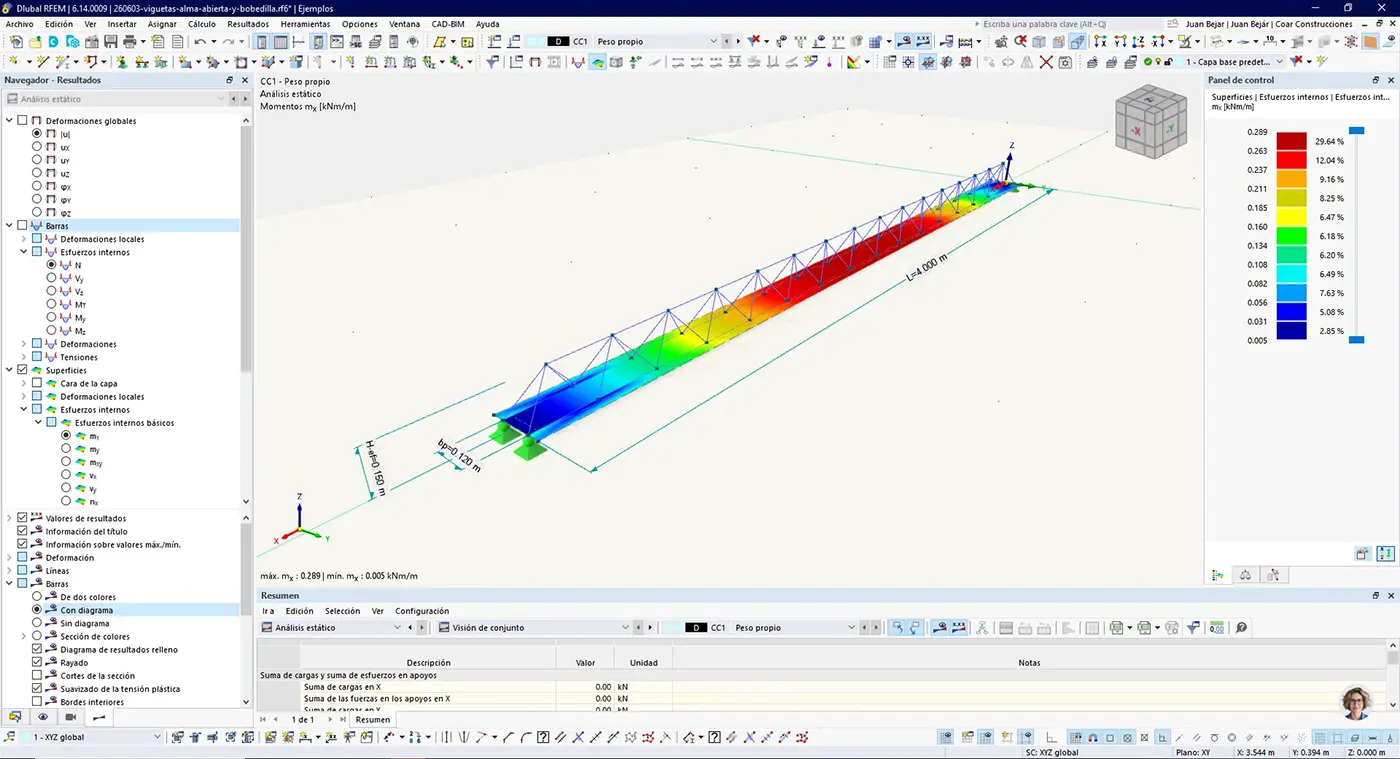

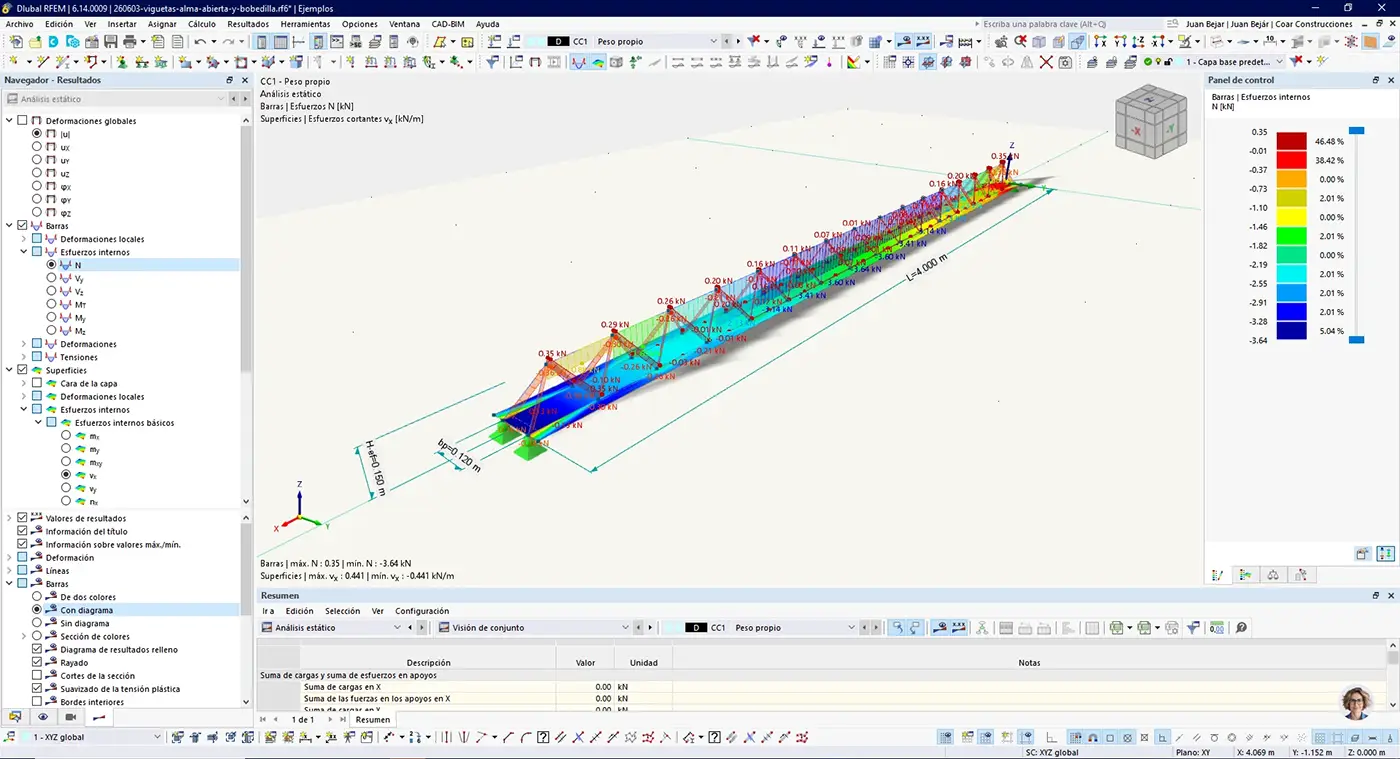

El patín de concreto puede activarse o desactivarse desde el mismo bloque. En caso de activarlo, el usuario puede definir su material, su extensión transversal y su espesor, de modo que el bloque permite representar tanto la parte metálica o reticulada de la vigueta como el patín superior de concreto asociado.
Los apoyos pueden incorporarse directamente desde el bloque. En esta versión, los apoyos se generan como apoyos lineales en los dos extremos opuestos del patín de concreto, pudiendo además seleccionarse el tipo de apoyo lineal deseado por el usuario.
La geometría es completamente paramétrica y dinámica, por lo que cualquier modificación en la cantidad de módulos o en sus dimensiones actualiza automáticamente la posición de nodos, barras, líneas, superficie y apoyos asociados.

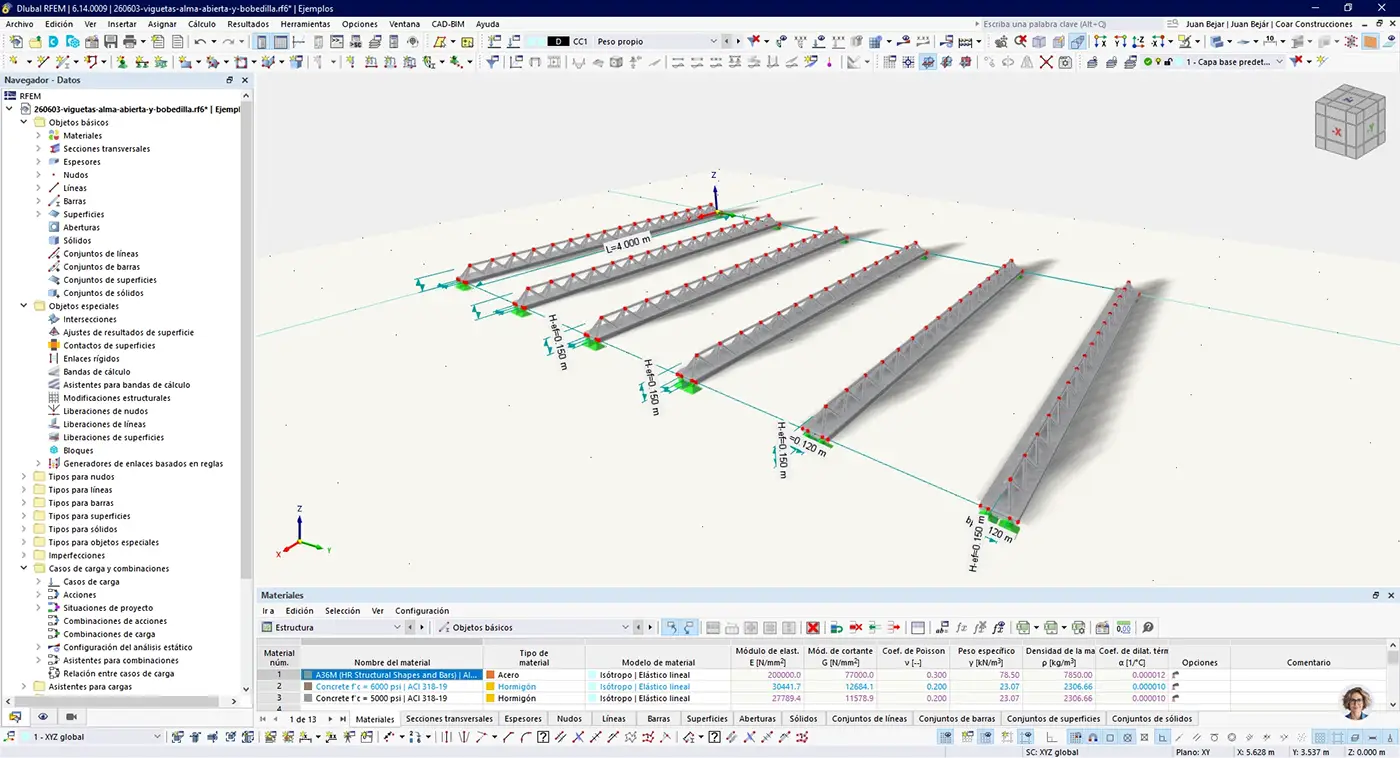

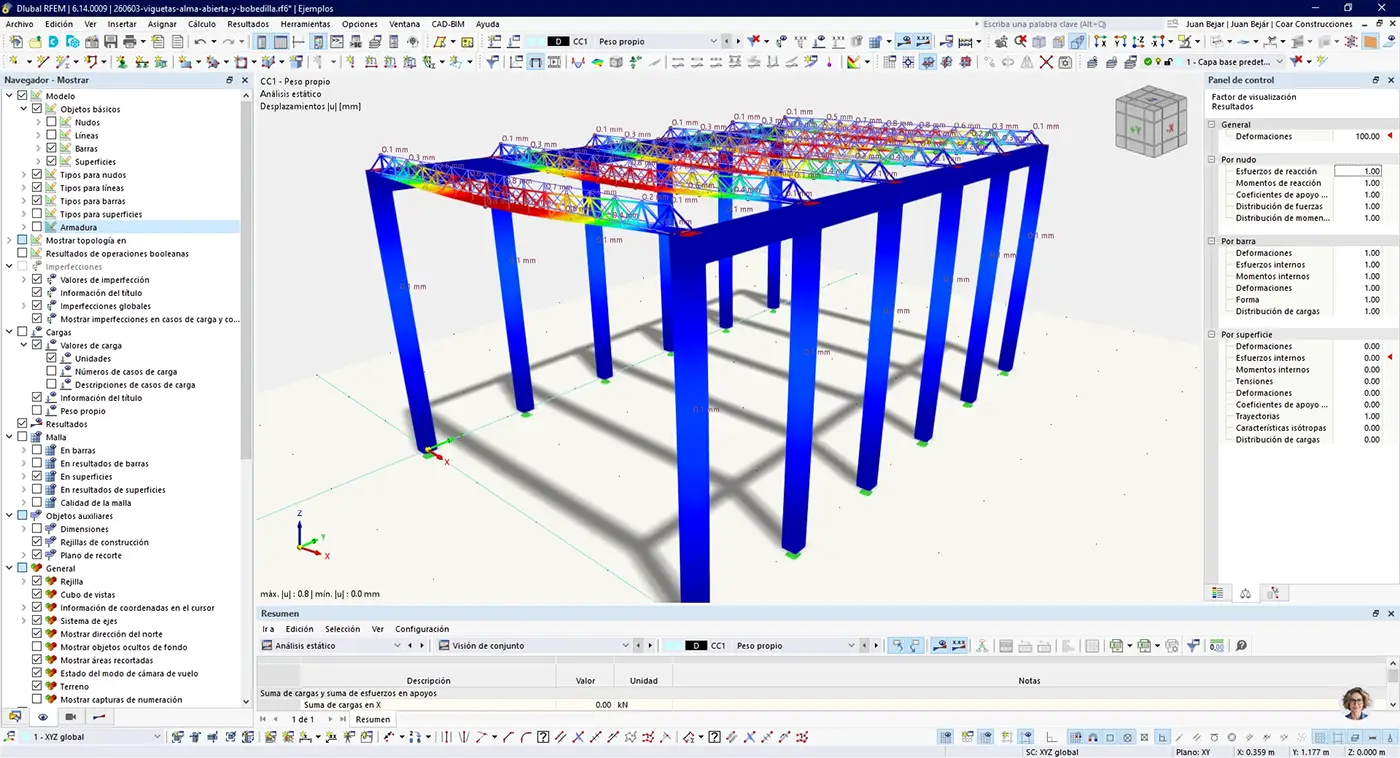

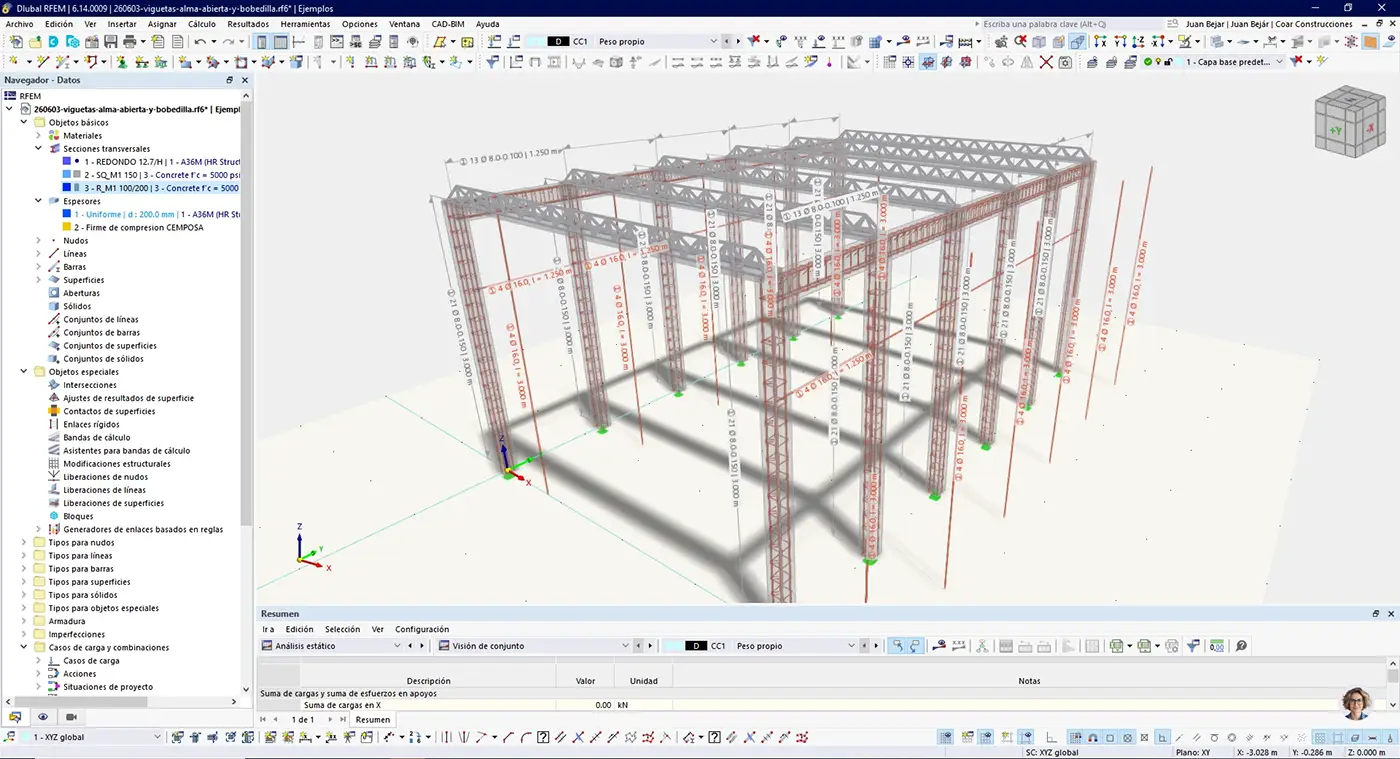

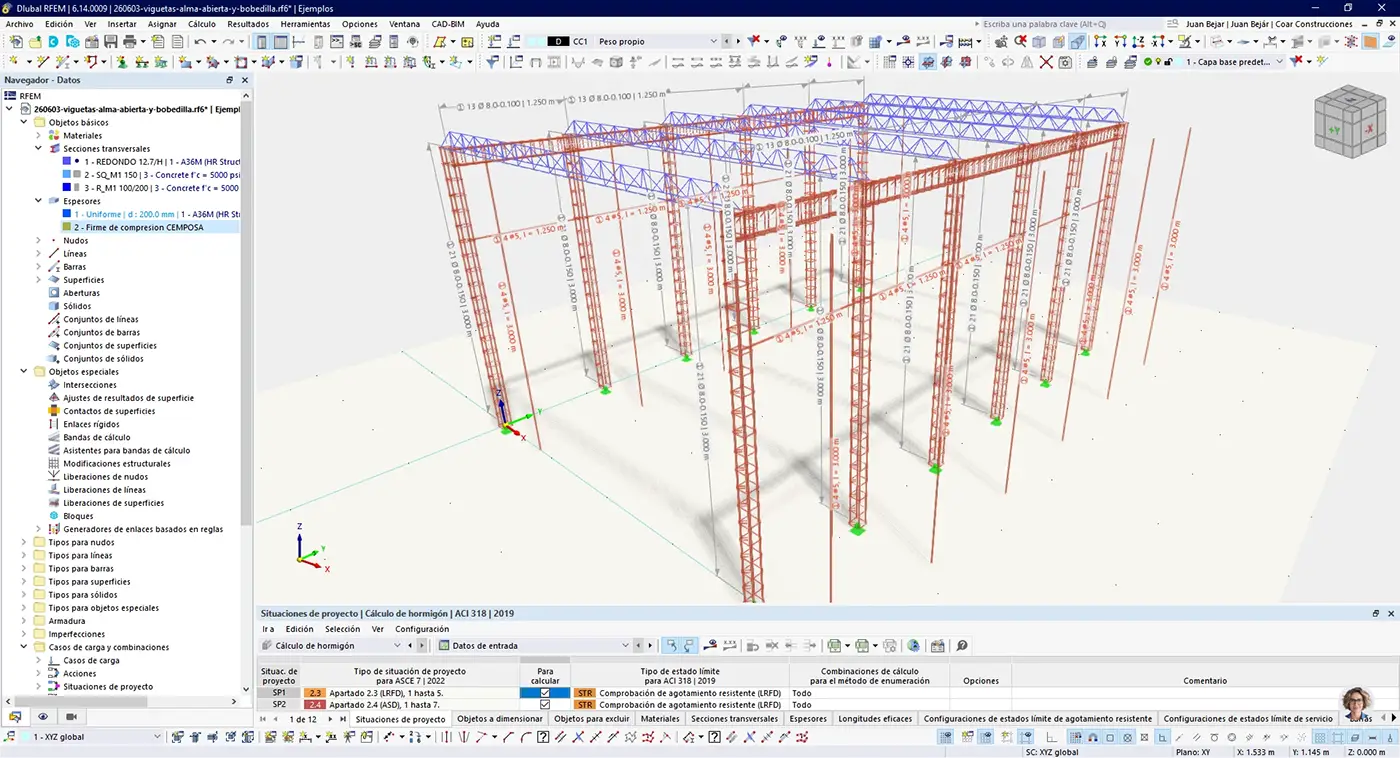

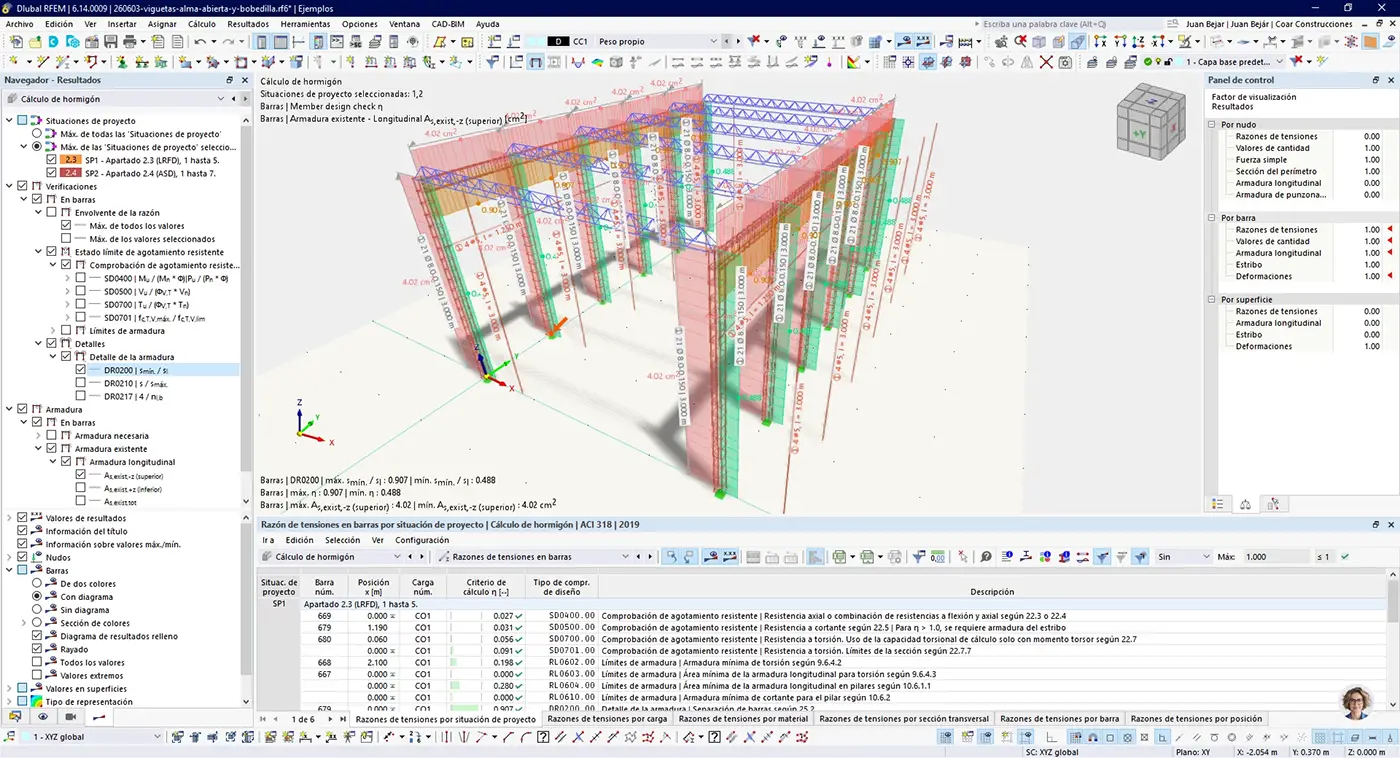

Este bloque resulta útil para modelar viguetas repetitivas de entrepiso o cubierta cuando se desea rapidez de modelación, control geométrico y flexibilidad para ajustar dimensiones del sistema constructivo.
El procedimiento de carga del bloque a la biblioteca de bloques de RFEM6 es el siguiente:
1) Abra cualquier bloque paramétrico dinámico.
2) Vaya a la solapa Javascript y abajo desbloquee el script desde el candado.
3) Pegue el javascript contenido en el archivo que adjuntamos a este bloque.
4) Dé aplicar en el tilde, a la derecha del candado abajo del editor de javascript.
5) Bloquee nuevamente el candado.
6) Abajo a la izquierda de la ventana general de bloque verá un símbolo de guardar (un disquette). Guarde el bloque en la categoría deseada.
Si ha seguido estos pasos correctamente debería poder usar el bloque paramétrico en sus estructuras.
USD 10.0
