SHAPE-MASSIVE – Secciones de pared gruesa

DESCRIPCIÓN DE PRODUCTO

Propiedades de secciones, análisis de tensiones y cálculo de hormigón (concreto) armado de secciones de paredes gruesas

El software de propiedades de la sección SHAPE-MASSIVE funciona independientemente del programa principal. El programa determina las propiedades de la sección de cualquier sección de paredes gruesas y calcula las tensiones. Además, es posible realizar el cálculo de hormigón armado según el Eurocódigo 2 y otras normas.

Para SHAPE-MASSIVE, hay una opción de conexión con RFEM y RSTAB: Las secciones de SHAPE-MASSIVE también están disponibles en la biblioteca del software análisis por elementos finitos RFEM o en el software de análisis de estructuras de barras RSTAB; y al revés, los esfuerzos internos de RFEM y RSTAB se pueden importar y diseñar en SHAPE-MASSIVE.

Puede introducir los datos o bien gráficamente, en tablas o importando un archivo DXF.

Funciones

Modelado de la sección por medio de superficies, huecos y zonas de puntos (barras de armadura) limitados por polígonos
Disposición automática o definida por el usuario de los puntos de tensión
Biblioteca ampliable de materiales de hormigón, acero y acero de armar
Propiedades de sección de hormigón armado y secciones mixtas
Análisis de tensiones con hipótesis de fluencia de acuerdo con von Mises o Tresca
Cálculo de hormigón armado según:
- DIN 1045-1:2008-08
- DIN 1045:1988-07
- ÖNORM B 4700: 2001-06-01
- EN 1992-1-1:2004
Para el cálculo según EN 1992-1-1: 2004, están disponibles los siguientes Anejos Nacionales:
- DIN EN 1992-1-1/NA:2013-04 (Alemania)
- NEN-EN 1992-1-1/NA: 2011-11 (Países Bajos)
- CSN EN 1992-1-1/NA: 2006-11 (República Checa)
- ÖNORM B 1992-1-1: 2011-12 (Austria)
- UNE EN 1992-1-1/NA:2010-11 (España)
- EN 1992-1-1 DK NA:2007-11 (Dinamarca)
- SIST EN 1992-1-1:2005/A101:2006 (Eslovenia)
- NF EN 1992-1-1/NA:2007-03 (Francia)
- STN EN 1992-1-1/NA:2008-06 (Eslovaquia)
- SFS EN 1992-1-1/NA:2007-10 (Finlandia)
- NA to BS EN 1992-1-1:2004 (Reino Unido)
- SS EN 1992-1-1/NA:2008-06 (Singapur)
- NP EN 1992-1-1/NA:2010-02 (Portugal)
- UNI EN 1992-1-1/NA:2007-07 (Italia)
- SS EN 1992-1-1/NA:2008 (Suecia)
- PN EN 1992-1-1/NA:2008-04 (Polonia)
- NBN EN 1992-1-1 ANB:2010 (Bélgica)
- NA to CYS EN 1992-1-1:2004/NA: 2009 (Chipre)
- BDS EN 1992-1-1:2005/NA: 2011 (Bulgaria)
- LST EN 1992-1-1:2005/NA:2011 (Lituania)
- SR EN 1992-1-1:2004/NA: 2008 (Rumanía)

Además de los Anejos Nacionales (AN) indicados, es posible definir también AN específicos, aplicando valores límite y parámetros definidos por el usuario.

Cálculo de hormigón armado para la distribución tensión deformación, seguridad existente o cálculo directo
Resultados de la lista de armadura y la superficie total de armadura
Informe con opción de imprimir de forma resumida

Entrada de datos

La sección se puede modelar libremente mediante superficies limitadas por líneas poligonales, incluyendo huecos y zonas de puntos (barras de armadura). De forma alternativa, es posible utilizar la interfaz de intercambio de datos DXF para importar la geometría. Una extensa biblioteca de materiales facilita el modelado de las secciones mixtas.

Al definir los diámetros límite y las prioridades, se permite una reducción de la armadura. De forma adicional, se pueden considerar los respectivos recubrimientos de hormigón y pretensados.

Propiedades de sección

Área total A
Áreas de cortante A_y y A_z con o sin cortante transversal
Posición del centroide y_S, z_S
Momentos de intercia de superficie I_y, I_z, I_yz, I_u, I_v, I_p
Inclinación de los ejes principales α
Radios de giro i_y, i_z, i_yz, i_u, i_v, i_p
Módulo de torsión I_t
Peso de la sección G y perímetro de la sección U
Posición del centro de cortante y_M, z_M
Módulos de alabeo I_ω,S, I_ω,M
Módulos resistentes de sección máx/mín W_y, W_z, W_u, W_v, W_t
Módulos resistentes plásticos de sección W_y,pl, W_z,pl, W_u,pl, Wv,pl
Función de tensión de Prandtl F
Derivación de φ con respecto a y, z
Alabeo ω

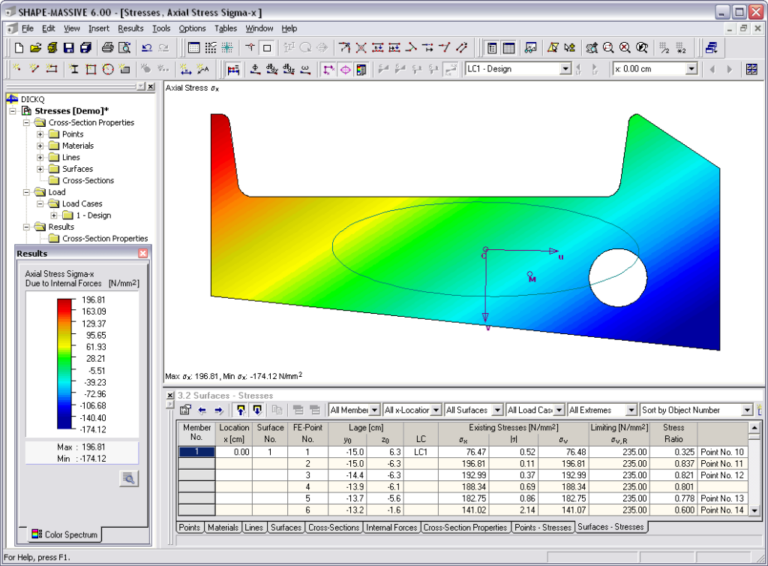

Análisis de tensiones

Tensiones normales σ_x por esfuerzo axil y flexión
Tensiones cortantes τ por esfuerzo cortante y torsión
Tensiones equivalentes σ_v en comparación con la tensión límite
Razón de tensiones referidas a las tensiones equivalentes
Tensión normal σ_x de la fuerza normal unitaria N
Esfuerzo cortante τ de los esfuerzos cortantes unitarios V_y , V_z , V_u , V_v
Tensión normal σ_x de momentos unitarios M_y , M_z M_u , M_v

Cálculo de hormigón armado

Tensiones σ y deformaciones ε del hormigón y de la armadura sin consideración de la resistencia a tracción del hormigón (Estado II)
Cálculo del estado límite último (seguridad existente) o para esfuerzos internos definidos
Posición del eje neutro a₀, y_0,N, z_0,N
Curvaturas k_y, k_z
Deformación en el punto cero ε₀ y deformaciones determinantes en el borde comprimido ε₁ y en el borde traccionado ε₂
Tensión de acero determinante ε_2s

Resultados

Todos los resultados se pueden evaluar numérica y gráficamente de un vistazo. Las funciones de selección permiten examinar los resultados en detalle.

El informe está acorde con las más altas exigencias del programa del método de los elementos finitos RFEM y el programa de análisis de barras RSTAB. Las modificaciones se actualizan automáticamente. Además, es posible crear un informe resumido que incluya todos los datos relevantes y un gráfico de la sección definido por el usuario.
