Asistente de Clasificación y Combinación de Casos de Carga

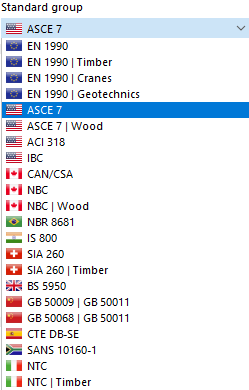

La casilla de verificación ‘Normas para el asistente de combinación y clasificación’ está activada por defecto. Esto permite que pueda asignar los casos de carga a categorías de acción. Sobre esta base, los casos de carga se combinan de acuerdo con ciertas especificaciones normativas. La norma predeterminada es la que usted ha establecido en la información base del modelo (ver imagen Seleccionar anexo nacional ). Si es necesario, puede seleccionar otra norma en la lista ‘Grupo de normas’.
Selección de una norma
Dependiendo del conjunto normativo, puede seleccionar el anexo o la edición de la norma en la lista ‘Anexo nacional | Emisión’.
Opciones
En esta sección puede determinar cómo se deben combinar los casos de carga.
Asistente de Combinación
El asistente de combinación está activado por defecto. Le asiste en la tarea de clasificar los casos de carga conforme a la norma y superponerlos en combinaciones de acción teniendo en cuenta las situaciones de diseño. Al desplazarse por las pestañas de este diálogo, las combinaciones de carga se generan automáticamente. Estas sirven de base para las verificaciones en los Add-Ons de diseño.
Puede verificar los parámetros del asistente de combinación en el diálogo ‘Editar asistente de combinación’.
Combinaciones de Resultados
Para el análisis estático, normalmente se generan combinaciones de carga para captar correctamente los efectos no lineales. Las combinaciones de resultados, por otro lado, superponen los resultados de casos de carga o combinaciones, como podría ser necesario para investigaciones dinámicas.
Si activa la casilla de verificación ‘Combinaciones de resultados’, puede definir combinaciones de resultados manualmente en una pestaña adicional de este diálogo.
Si activa la casilla de verificación ‘Paréntesis’, puede definir una combinación de resultados de manera compleja a través de una anidación de criterios. Los ‘Resultados parciales’ permiten configuraciones adicionales de combinación que se pueden utilizar para el diseño.
Nombres de Combinación según la Categoría de Acción
La casilla de verificación controla si los nombres de las combinaciones de acción se representan con las denominaciones de las acciones (“1.35 * E1 + 1.50 * E2 + 0.75 * E3”) o con aquellas de las categorías de acción (“1.35G + 1.50QI A + 0.75Qs”).
Asignar automáticament las Combinaciones de Carga Correspondientes
Si usa múltiples situaciones de diseño (por ejemplo, para las verificaciones en los estados límites de resistencia y servicio), las acciones en las combinaciones se consideran con diferentes coeficientes parciales de seguridad. Con esta casilla de verificación puede determinar si en los detalles de una combinación de carga también se muestran las combinaciones “relacionadas” de los mismos casos de carga, que sin embargo se superponen con otros factores. Si no se marca la casilla, solo se muestran los criterios de la combinación seleccionada.
Estadísticas
Esta sección ofrece una visión general de los casos de carga existentes y las combinaciones generadas en las distintas pestañas.
Hay varias herramientas de modelado disponibles para elementos en modelos de edificios: Esta característica le permite definir el elemento en el plano del terreno (por
La barra de resultados es adecuada para integrar datos de área, volumen o barras en una barra ficticia. Esto permite, por ejemplo, determinar las fuerzas
Al crear una cuenta de usuario acepta nuestras condiciones de uso de nuestro sitio web como así tamibién nuestras políticas de privacidad.
Cómo ajustar colores y paneles por defecto
1) Ingrese al menú “Opciones” y seleccione la opción “Propiedades de visualización” luego haga click en el ícono indicado.
2) En el menú “Opciones” simplemente seleccione el comando “Propiedades de visualización -> Predeterminado”
3) En el Navegador de proyectos, solapa Mostrar, realice click derecho sobre la opción “Ortotropías del sólido“, y en el menú emergente seleccione “Dlubal estándar”
Instalación de la conexión con REVIT(TM)
Para instalar la conexión directa con REVIT (TM) deberá ingresar a su carpeta de RFEM en la siguiente ubicación:
Desde esa carpeta acceder al instalador que figura en esta imagen:
A continuación seleccione la aplicación REVIT y presione en el botón: Install
Procedimiento de cambio de licencia de RFEM a otra PC
PARTE 1: EN EL ORDENADOR DE DESTINO DE LA LICENCIA
Descargue la herramienta RUS.exe en el nuevo ordenador desde el siguiente enlace: DESCARGAR RUS
Ejecute la herramienta y seleccione la última pestaña: “Transfer Licence“
Indique en la ventana “Save recipient information to” dónde desea guardar el archivo de identificación y el nombre que quiere usar, presionando sobre los puntos suspensivos del final de la ventana como indica la imagen. Posteriormente en la ventana emergente coloque el nombre de archivo y presione en el botón “Guardar”.
A continuación presione el botón “Collect and Save Information” para generar el archivo .id que llevaremos al ordenador antiguo. Una vez que RUS realice el archivo .id, aparecerá una ventana que le indicará que el archivo ha sido generado y que debe llevarlo a la computadora que contiene actualmente la licencia. Es decir, donde usted actualmente tenga instalado RFEM.
PARTE 2: EN EL ORDENADOR DE ORIGEN DE LA LICENCIA
Descargue y abra la aplicación RUS.exe o copie la que descargó en el nuevo ordenador y ejecútela.
Seleccione nuevamente la pestaña: “Transfer Licence”.
En la sección “Step 2: On the computer that currently contains the licence (the “source computer”)…” seleccione la licencia que necesita transferir al nuevo ordenador. Es importante que sepa que puede aparecer sólo una licencia en ese listado, esto es normal cuando sólo una licencia administrada por RUS se encuentra activa en este ordenador. Siga el proceso normalmente.
Busque en los puntos suspensivos en el casillero inferior “Read the recipient information file from” el archivo que ha traído desde el ordenador destino. El archivo .id.
En la casilla “Generate the licencse transfer file to” indique el nombre del archivo que quiere generar como transferencia hacia el nuevo ordenador. En este caso usted estará generando un archivo .h2h. Por favor, use los puntos suspensivos al final de la casilla de texto para indicar el lugar donde quiere guardarlo. Este archivo debemos llevarlo al nuevo ordenador. Confirme presionando en “Yes” que quiere realizar el archivo h2h.
Una vez confirmado, RUS le indicará que el archivo h2h ha sido generado y que debe copiarlo al ordenador donde residirá la licencia definitivamente.
PARTE 3: EN EL ORDENADOR DE DESTINO DE LA LICENCIA
Abrimos nuevamente el programa RUS.exe y seleccionamos la pestaña “Apply Licence File”
Buscamos el archivo .h2h generado en el ordenador de origen.
Una vez abierto nos aparecen los datos de la licencia que deseamos trasladar. Aplicamos la actualización con el botón “Apply update” que se encuentra abajo a la izquierda de la pantalla.
En la misma ventana nos aparece el mensaje confirmando que la actualización ha sido realizada.
A continuación instale RFEM normalmente o, si ya lo tiene instalado, al abrirlo cargue su archivo de licencia AUTHOR.ini indicando que desea utilizar la versión completa del software.
