Casos de carga
Las cargas de una acción determinada se guardan en un caso de carga (LC). Los casos de carga son, por ejemplo, peso propio, nieve o carga de uso.

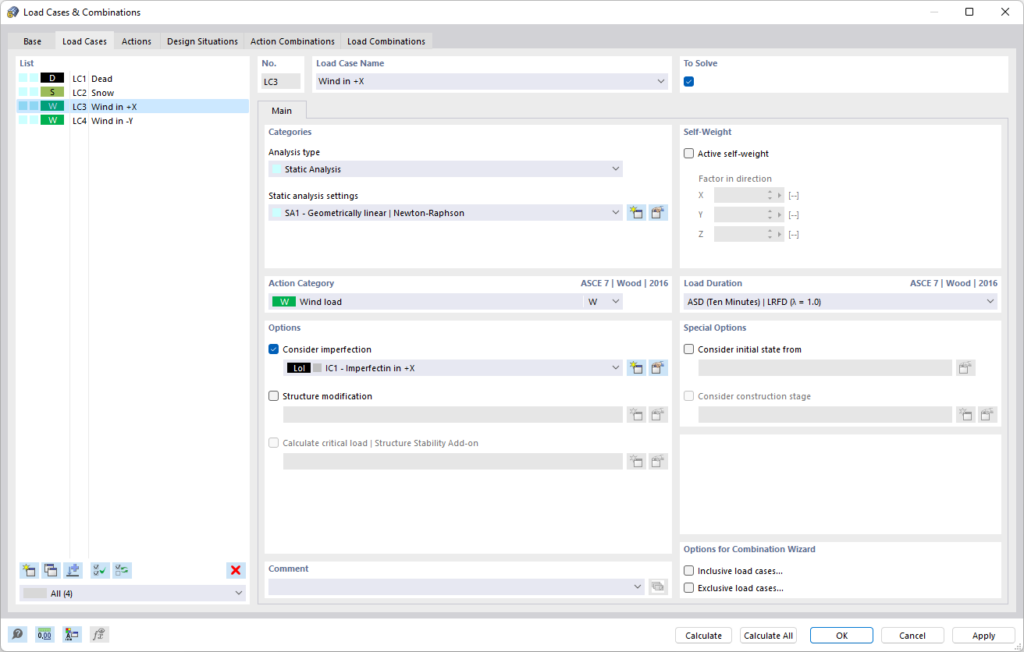

Cuadro de diálogo ‘Casos de carga y combinaciones’, pestaña ‘Casos de carga’
Lista

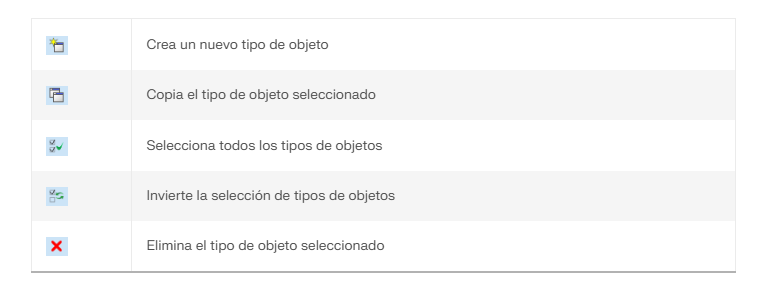

La ‘Lista’ gestiona todos los casos de carga del modelo. Se describen las funciones con las que puede crear, copiar o eliminar objetos de una lista.
No. y Nombre del Caso de Carga
El número del nuevo caso de carga está preconfigurado. Utilice la Tabla , si desea dejar espacios en la numeración para futuras adiciones.
Introduzca un nombre para el caso de carga o seleccione una entrada en la lista que describa brevemente el caso de carga.
A calcular
El campo de control regula si el caso de carga se examina durante el cálculo. Así puede excluir casos de carga del cálculo que no ocurren de manera aislada, como el viento sin considerar el peso propio.
Base
La pestaña Base gestiona los datos generales del caso de carga que está seleccionado en la ‘Lista’ a la izquierda.
Categorías
Si no ha activado ningún complemento en los datos básicos del modelo, en la lista ‘Tipo de análisis’ solo está disponible el ‘Análisis estático’.
En la lista ‘Configuraciones del análisis estático’ puede seleccionar según qué teoría de cálculo se examinará el caso de carga. Los siguientes tipos de análisis están disponibles:
Si desea considerar el peso propio del modelo como carga en el caso de carga, marque la opción ‘Peso propio activo’. A través de los campos ‘Factor en dirección’ puede definir la dirección de acción del peso propio. La configuración predeterminada es factor 1.00 en dirección Z o -1.00 si el eje Z global apunta hacia arriba.
RFEM calcula el peso propio a partir de las propiedades del material y del objeto. Si aplica el peso propio automáticamente en varios casos de carga, debe considerar esto al combinar los casos de carga.
Categoría de acción
Las normas mencionan diferentes categorías de acción que controlan la superposición de los casos de carga, así como los coeficientes parciales de seguridad y de combinación.
A cada caso de carga se le debe asignar una categoría. Puede hacer esto mediante la lista. Las categorías están vinculadas a la norma que ha definido en la pestaña ‘Base’.

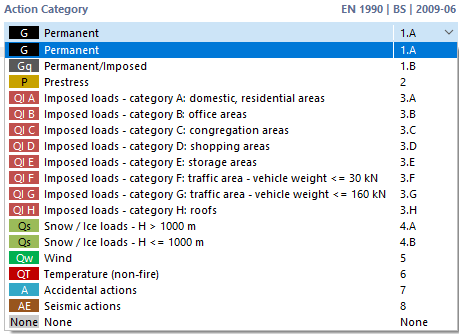

Selección de la categoría de acción
La categoría de acción ‘Ninguna’ es un caso especial: permite crear un caso de carga sin asignación de categoría, por ejemplo, para aplicar imperfecciones mediante cargas de reemplazo definidas por el usuario (cargas de estabilización). Los casos de carga de este tipo no se consideran en las combinaciones de acciones.
Opciones
Si activa el campo de control ‘Considerar imperfección’, puede seleccionar un caso de imperfección (ver capítulo Casos de imperfección) de la lista o crearlo con el botón . Así se aplicará simultáneamente una imperfección en el caso de carga.
Ejemplo: En el caso de carga ‘Viento en X’, se considera el caso de imperfección ‘Imperfección en X’. De esta manera, en las combinaciones de carga con viento en dirección X se aplican las imperfecciones en X, pero no imperfecciones en otras direcciones.
El campo de control ‘Modificación de la estructura’ ofrece la posibilidad de considerar un ajuste de rigidez o un tratamiento especial de las no linealidades en el caso de carga. Estas funciones se describen en el capítulo Modificaciones de la estructura. Seleccione la modificación de estructura en la lista o cree un nuevo tipo de modificación con el botón .
Opciones especiales
Si activa el campo de control ‘Considerar el estado inicial de’, puede seleccionar un caso de carga en la lista cuyas deformaciones representen la posición inicial para el caso de carga seleccionado. De esta manera se puede capturar, por ejemplo, el efecto de una precompresión.
El botón a la derecha de la lista abre el diálogo ‘Configuraciones del estado inicial’. Allí determine qué ‘Tipo de estado inicial’ está presente.

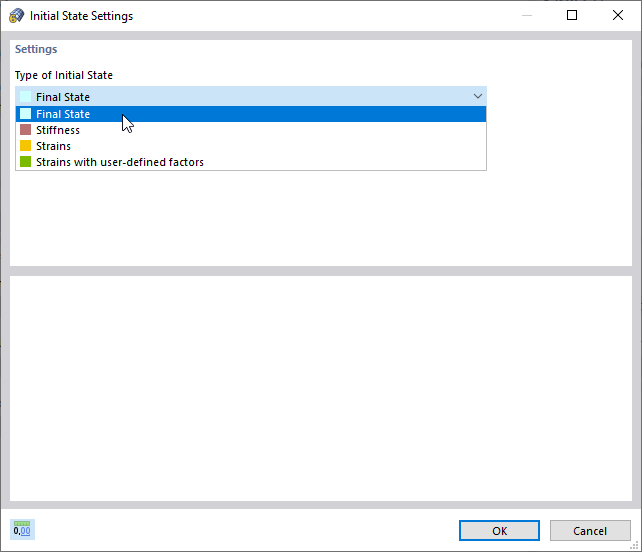

Seleccionar tipo de estado inicial
Las opciones significan:
Estado final: Se lee el estado del modelo tal como se presenta después del cálculo del caso de carga especificado, y se utiliza como estado inicial para el cálculo del caso de carga actual. Esto se aplica, por ejemplo, para fases de construcción, procesos de búsqueda de formas o análisis geotécnicos. Esta opción no está disponible para un caso de carga según la teoría de I. orden con un estado inicial-caso de carga según la teoría de II. orden.
Rigidez: Se adoptan las rigideces de los objetos del modelo tal como se presentan después del cálculo del caso de carga especificado. Se considera tanto la rigidez geométrica (un objeto bajo compresión es más blando en flexión que un objeto bajo tracción) como la rigidez física debido a no linealidades (barras fallidas faltan en la matriz). Esta opción está disponible para casos de carga que se calculen según la teoría de I. o II. orden.
Deformaciones: Se adoptan las Deformaciones de los objetos estructurales que se presentan en el caso de carga especificado. El modelo se deforma solamente; no se generan fuerzas. Con la opción ‘Deformaciones con factores personalizados’, puede escalar las deformaciones de los objetos de manera específica en la tabla ‘Factores individuales de los objetos seleccionados’.
