Las cuadrículas personalizadas del edificio facilitan la modelización de estructuras de superfícies, vigas o tramas. Los puntos de intersección de una cuadrícula plana o espacial compuesta por líneas proporcionan puntos de definición para líneas, barras y superficies. Puede utilizar la cuadrícula del edificio para colocar objetos cuando la opción de captura de objeto ‘Cuadrícula del edificio’ está activada (ver capítulo Captura de Objetos). Esto también se puede gestionar rápidamente con el botón
en la barra de herramientas CAD .
Hay cuatro tipos de cuadrículas preestablecidas que puede ajustar y utilizar para la entrada según sea necesario.

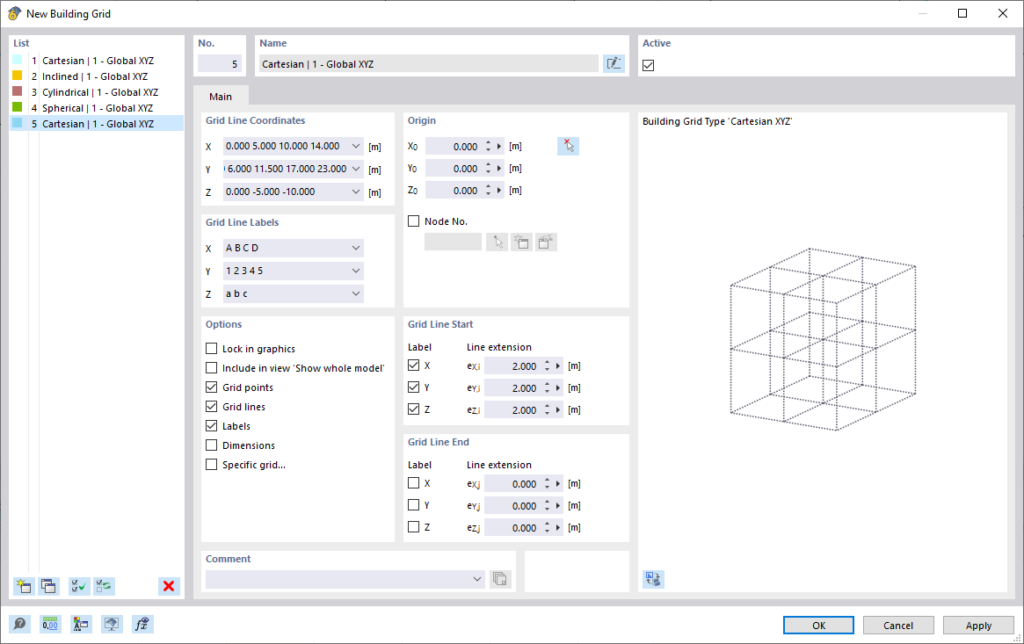

En el cuadro de diálogo ‘Nueva Cuadrícula del Edificio’, puede crear una cuadrícula personalizada.
La casilla de verificación Activo controla si la cuadrícula seleccionada se muestra en la ventana de trabajo.
En la pestaña Base, especifica las configuraciones básicas para la cuadrícula del edificio.
En esta sección, introduzca las coordenadas de posición de las líneas de cuadrícula. Use espacios como delimitadores (ver Cuadro de Diálogo ‘Nueva Cuadrícula del Edificio’). Asegúrese de que las coordenadas mantengan un orden consistentemente ascendente o descendente.
Para una cuadrícula regular, introduzca la coordenada de la primera línea. Luego, agregue la cantidad de líneas de cuadrícula adicionales y multiplique el valor por el espaciado (ejemplo: 4*5.000 significa “Cuatro líneas adicionales, cada una separada por 5.000 m”).
Si crea una Cuadrícula Específica mediante una rotación (cilíndrica o esférica), puede especificar los ángulos de rotación y espaciados en los campos de entrada ajustados.
En esta sección, especifique las etiquetas que se aplicarán a las líneas de cuadrícula. Las entradas predeterminadas se completan automáticamente cuando inserta coordenadas en la sección anterior. El consejo de herramienta también ofrece sugerencias útiles aquí.
Coloque el punto cero de la cuadrícula en un ‘Nodo’ existente o nuevo. También puede colocar el origen en cualquier punto especificando sus coordenadas o estableciendo el punto gráficamente mediante el botón
.
En esta sección, puede influir en la representación de la cuadrícula del edificio:

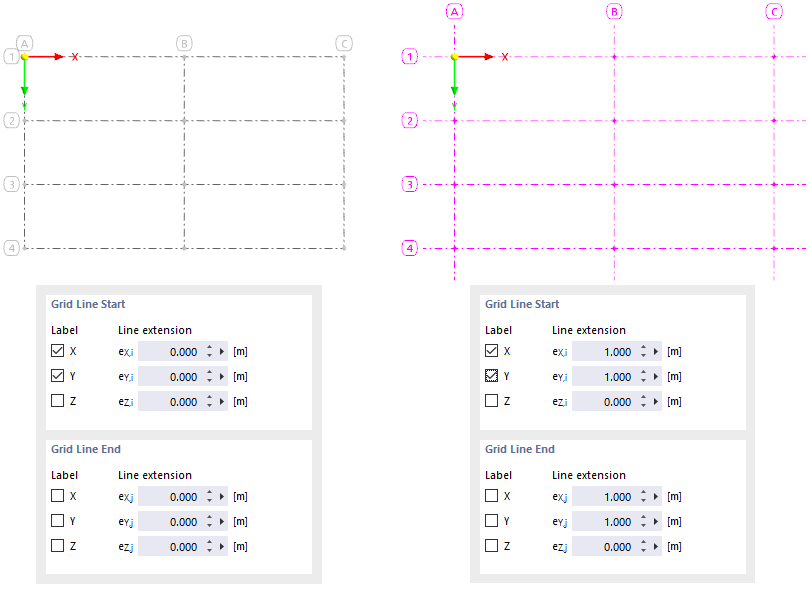

Puede prolongar las líneas de cuadrícula más allá de los puntos de intersección de la línea usando una ‘Extensión de Línea’. Especifique las medidas para los ejes relevantes.
Las casillas de verificación para la ‘Etiqueta’ controlan si las etiquetas se muestran en las líneas de cuadrícula y para qué ejes y extremos de línea.

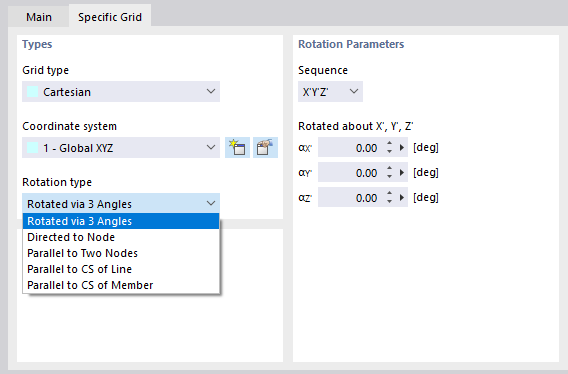

La pestaña Cuadrícula Específica se muestra si marca la opción ‘Cuadrícula Específica’ en la pestaña ‘Base’. Aquí puede cambiar el tipo de cuadrícula, girar la cuadrícula o alinearla con otro objeto.
El ‘Tipo de Cuadrícula’ describe la forma geométrica básica de la cuadrícula del edificio. En la lista están disponibles las siguientes opciones:
Establezca el ‘Sistema de Coordenadas’ al que se refiere la cuadrícula del edificio. Puede seleccionar un sistema de coordenadas personalizado en la lista o crearlo de nuevo con el botón
.
El ‘Tipo de Rotación’ define cómo debe realizarse la rotación de la cuadrícula del edificio. En la lista están disponibles las siguientes opciones:
Esta sección es coherente con el ‘Tipo de Rotación’. Puede especificar los objetos o los ángulos de rotación aquí.
Esta sección se muestra para el tipo de cuadrícula ‘Inclinada’. Puede definir los ángulos de rotación α alrededor de los ejes X, Y y Z aquí.
