Plantas de edificio
El cuadro de diálogo ‘Plantas de edificio’ consta de dos pestañas.
Básico
En la pestaña Básico puede definir las alturas de las plantas y establecer condiciones límite para la modelización. Una ‘planta’ abarca todos los objetos del modelo en una determinada sección de altura, es decir, losas, muros y pilares.

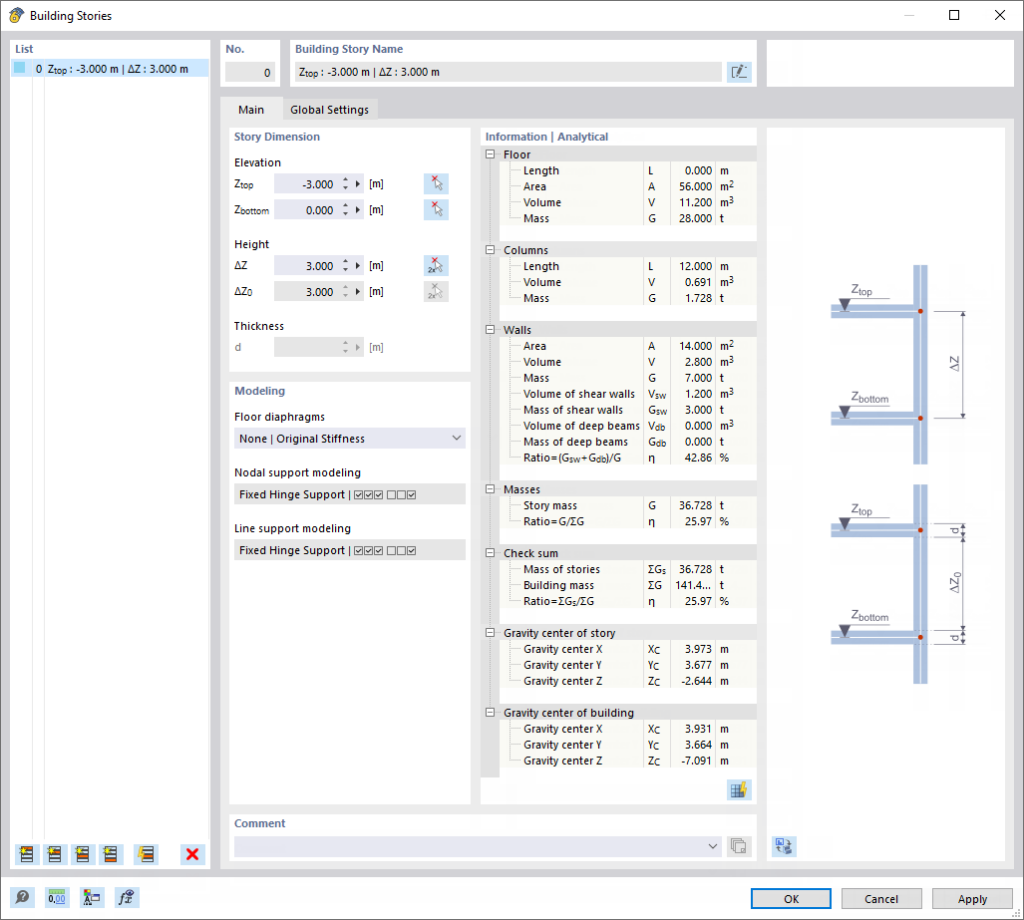

Diálogo “Plantas del edificio”
Lista
En la lista a la izquierda se enumeran las distintas plantas del edificio. Como es habitual en RFEM, la información en las demás secciones del cuadro de diálogo se refiere a la entrada que ha seleccionado en esta lista.

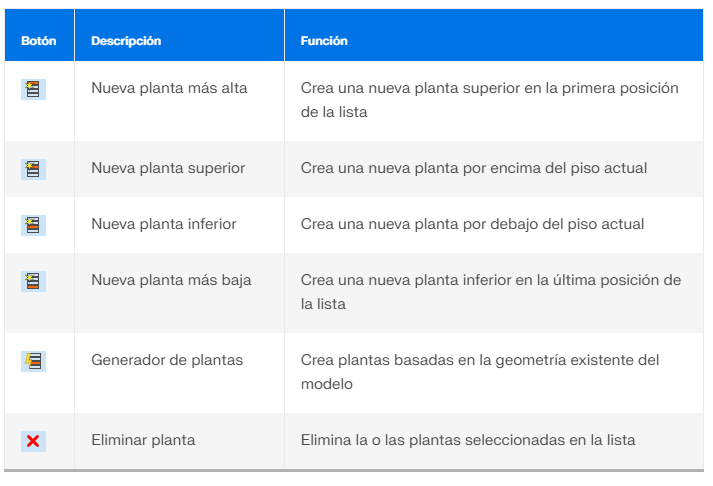

Con los botones en la parte inferior de la lista, puede crear nuevas plantas. Tienen las siguientes funciones:
Dimensión de la planta
Especifique la altura de la planta mediante la ‘Altura’ de las coordenadas Zarriba y Zabajo. También puede establecer gráficamente la altura de la planta a través del botón seleccionando dos nodos en el modelo.
La ‘Altura’ de las coordenadas ΔZ describe la altura del piso con respecto a la planta inferior. Los valores están vinculados con las coordenadas absolutas. La altura ΔZ0 representa la altura libre entre los pisos. Este valor solo es relevante si se ha especificado un espesor de losa; de lo contrario, la diferencia de altura se refiere a los ejes centrales de las losas.
El campo de entrada para el ‘Espesor’ d está disponible cuando define la altura de las plantas en la pestaña ‘Configuraciones Globales’ usando la opción Altura libre. Aquí puede especificar el espesor de la losa de la superficie superior de la planta, que luego se considera en la altura libre ΔZ0.
En el Navegador – Visualización de RFEM, puede determinar si y cómo se displayed las dimensiones de las plantas en el modelo.

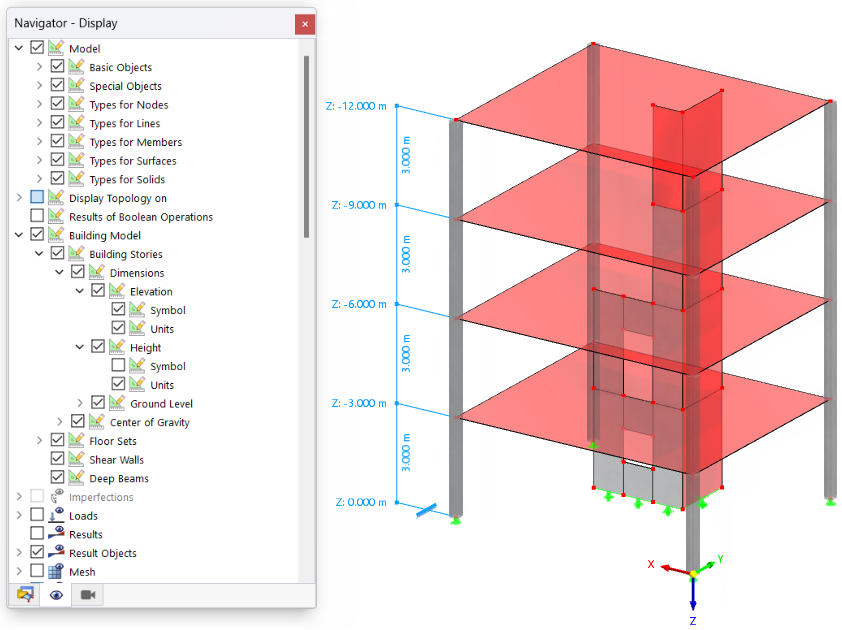

Mostrar dimensiones de plantas en el modelo
Modelado
Para cada planta, son posibles configuraciones adicionales que puede ajustar en esta sección.
Modelado de planta
El plano superior de una planta se puede representar de cuatro maneras.
Plano de modelado para planta
Sin | Rigidez original: Con la configuración predeterminada, el modelo se analiza en un cálculo global 3D. No se realizan cálculos parciales con análisis locales 2D para losas y muros. Sin embargo, se generan tablas de salida específicas para investigaciones dinámicas.
Flexible: Este enfoque es similar al concepto de placa rígida, pero los nudos FE no están rígidamente acoplados al centro de masa. Así, también se puede considerar la flexibilidad de una losa.
Rígido: En cada nudo FE del plano se definen Rígido acople con el centro de masa del forjado y se acoplan los desplazamientos horizontales en consecuencia.

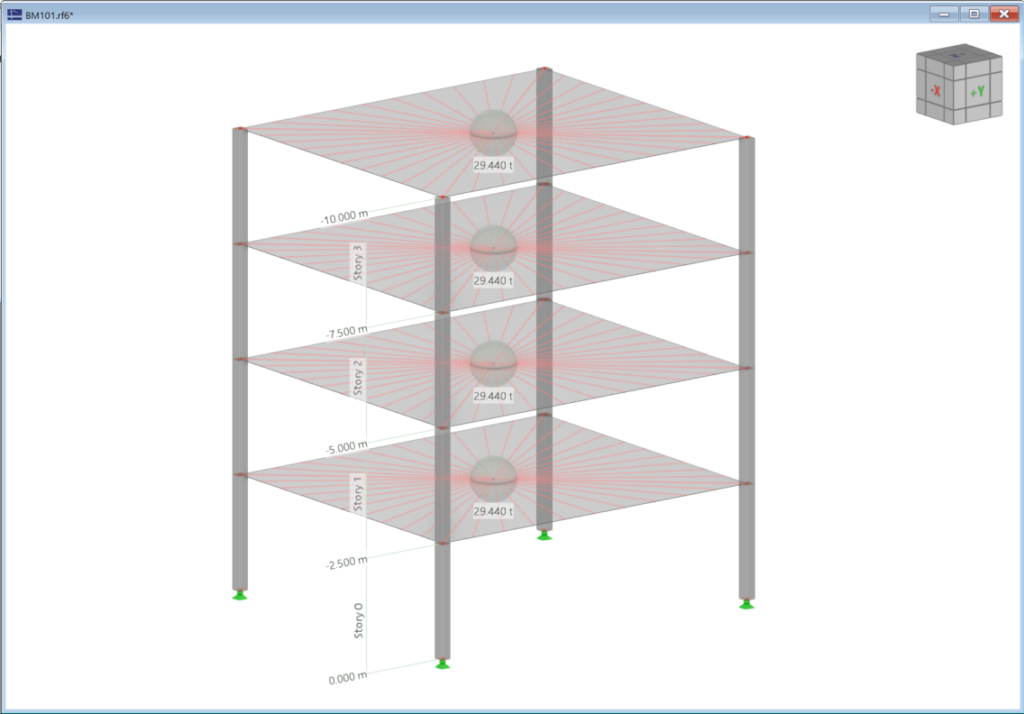

Diafragmas rígidos con acoplamientos al centro de gravedad
Sin rigidez | Flexible | Solo transmisión de carga: La losa del piso no afecta la rigidez en ni fuera del plano. Este tipo de elemento “recoge” únicamente las cargas sobre la losa y las transmite a los elementos de soporte del modelo 3D. Así puede representar componentes secundarios como parrillas y elementos de distribución de cargas sin afectar el modelo 3D.
Dependiendo de la modelación de planta, las rigideces de las losas y muros se consideran de manera diferente. En la siguiente tabla se presentan esquemáticamente las opciones.

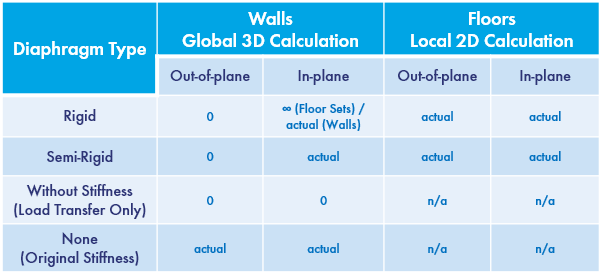

Esquema para modelado de planta
Esta tabla se describe con más detalle en el capítulo Resumen.
Modelado de soporte de nudos / Modelado de soporte de líneas
Para una placa rígida o flexible, puede influir en el soporte de las losas para el modelo 2D local. En las listas, hay varias opciones disponibles para elegir.

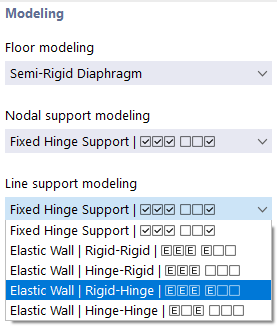

Modelar apoyos en nudos y en líneas de la planta
En un ‘Soporte con junta fija’, se establece soporte en todas las direcciones; tampoco es posible la rotación alrededor del eje vertical. Con las otras opciones, puede asignar soporte elástico tanto a los nudos como a las líneas de una planta. Los parámetros corresponden a los descritos en los capítulos Soporte de Nudo y Soporte de Línea del manual de RFEM para determinar la rigidez mediante una columna o muro ficticio. El programa determina automáticamente los valores de las constantes de resorte a partir de las condiciones límite de materiales, secciones, espesores y geometría.
Información | Analítico & Malla
En esta sección, encontrará información específica sobre la planta actual (seleccionada en la ‘Lista’). En la primera columna de valores se enumeran los datos analíticos sobre la planta, y en la segunda columna la información que se calcula basado en la malla FE generada.
Gráfico
El área de diálogo a la derecha muestra una esquemática estática de la altura de la planta o una imagen dinámica de la planta actual en vista 3D. Con el botón puede cambiar entre las dos opciones de visualización. En la vista 3D, se dispone de las opciones usuales de RFEM para controlar el gráfico.
Configuraciones Globales
En la pestaña Configuraciones Globales, realice ajustes generales para la modelización de plantas, que también afectan la pestaña Básico.

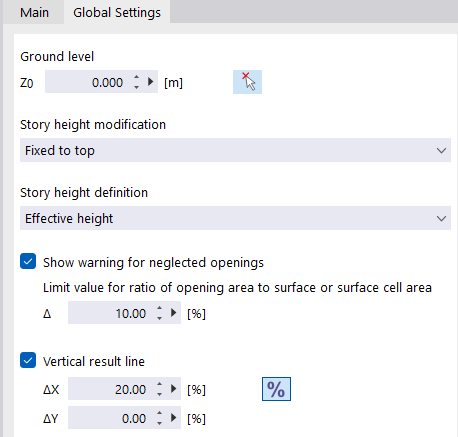

Pestaña “Configuración global”
Planta baja
Establezca la coordenada Z0 del punto más bajo en la planta baja. Con el botón puede seleccionar gráficamente un nodo de este plano en la ventana de trabajo.
Modificación de la altura de la planta
En la lista hay varias opciones para controlar los cambios en la altura de la planta.
Modificación de la altura de la planta
–: Los cambios en la altura de la planta no afectan al modelo RFEM.
Anclado arriba: Al cambiar la altura, todos los demás nudos mantienen su posición absoluta con respecto al nivel superior.
Anclado abajo: Al cambiar la altura, todos los demás nudos mantienen su posición absoluta con respecto al nivel inferior.
Proporcional: Al cambiar la altura, todos los demás nudos mantienen su posición relativa en el piso modificado con respecto a las alturas superior e inferior.
Las opciones de modificación de la altura de la planta solo afectan a los nudos internos de cada planta. Por ejemplo, si aumenta la altura de una planta de 3 m a 4 m (ver imagen siguiente), con la opción ‘Anclado arriba’ un nudo interno de una barra dividida o una apertura mantiene la distancia al punto más alto de la planta. La distancia al plano inferior de la planta aumenta en 1 m.

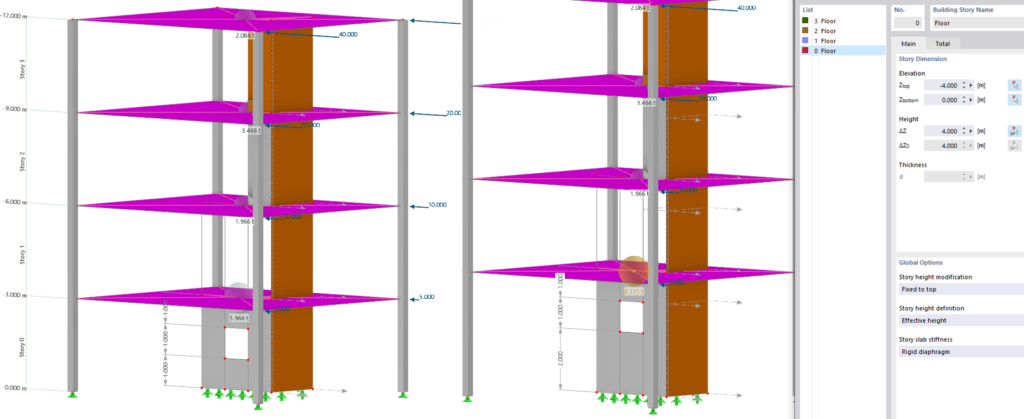

Modificación de la altura de la planta – piso 0 fijo en la parte superior
Definición de la altura de la planta
La lista ofrece dos opciones:
Altura efectiva: La altura de la planta se refiere a los ejes centrales de las superficies de las losas.
Altura libre: Puede definir la Espesor de la superficie de la losa superior de forma personalizada en la pestaña ‘Básico’. Esta opción también ayuda a leer la altura neta (altura libre ΔZ0) de una planta.
Mostrar advertencia de aperturas ignoradas
Para las aperturas en paredes, puede controlar con el casillero si se deben ignorar las áreas de apertura en el cálculo del modelo del edificio. El valor umbral Δ representa la relación máxima de área de apertura al tamaño de la superficie o célula superficial. Si se supera este valor, aparece una correspondiente advertencia.
En el capítulo Recomendaciones encontrará más detalles sobre la modelación de aperturas.
Línea de resultados vertical
Si el casillero está marcado, RFEM genera un corte vertical para los perfiles de resultados. Después del cálculo, puede leer los valores en cada planta en esta línea de resultados vertical.

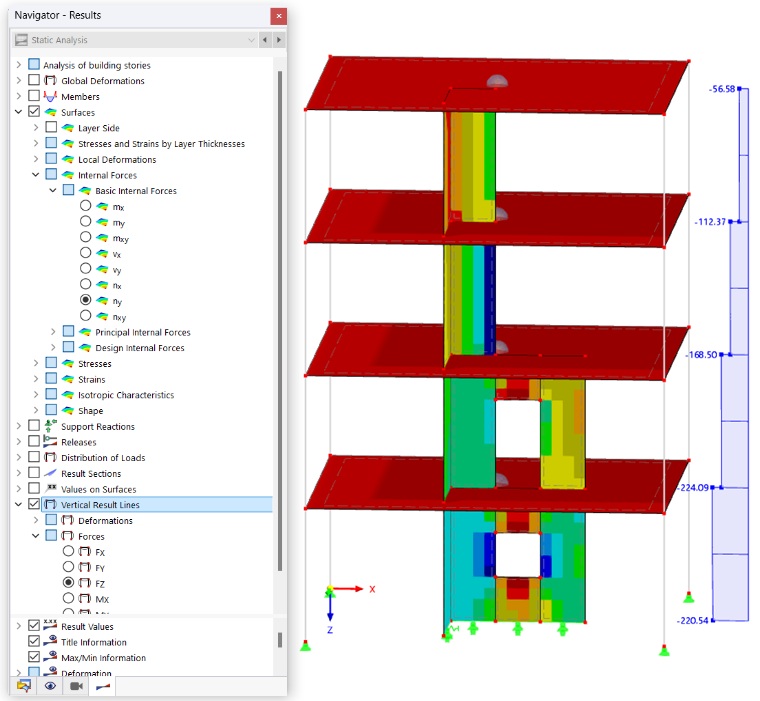

Líneas de resultados verticales con fuerzas en muros.
La posición de la línea de resultados se determina por las distancias ΔX y ΔY. El porcentaje se refiere al centro de masa y a las direcciones de los ejes positivos globales.
Con el botón puede cambiar el modo de entrada y especificar las distancias en valores absolutos. Estos se refieren al origen del sistema de ejes.
