CONCRETE es un módulo adicional de RSTAB para el cálculo de barras de hormigón armado. Permite evaluar los esfuerzos internos de RSTAB en diferentes casos de diseño. Por lo tanto, puede combinar cualquier barra, caso de carga, combinación de carga y combinación de resultados para un proceso de cálculo en los casos individuales de CONCRETE. De esta manera, puede calcular, por ejemplo, de manera eficiente alternativas de cálculo con diferentes condiciones de contorno o secciones modificadas.
El cálculo se realiza para flexión uniaxial y biaxial con esfuerzo axil, cortante y torsión. Al comprar la extensión correspondiente, es posible realizar el diseño según las siguientes normas:
Opcionalmente, es posible realizar el cálculo de la resistencia al fuego de secciones rectangulares y circulares según:
Además de los Anejos Nacionales (AN) enumerados anteriormente, también puede definir un AN específico, aplicando los valores límites y parámetros definidos por el usuario.
La geometría del soporte se determina mediante datos relevantes para el diseño, como anchos y tipos de soporte (soporte directo, monolítico, final o intermedio), redistribución de momentos, así como la fuerza de corte y la reducción de momentos. CONCRETE reconoce los tipos de soporte del modelo RSTAB automáticamente.

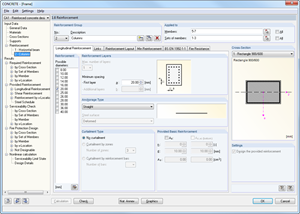

Una ventana segmentada incluye los datos específicos de la armadura, como los diámetros, la cubierta de hormigón y el tipo de armadura, el número de capas, la capacidad de corte de los enlaces y el tipo de anclaje. En el caso del diseño de resistencia al fuego, es necesario definir la clase de resistencia al fuego, las propiedades del material relacionado con el fuego y el lado de la sección expuesta al fuego. Los miembros y conjuntos de miembros se pueden resumir en "grupos de armadura" especiales, cada uno definido por diferentes parámetros de diseño.
Puede ajustar el valor límite del ancho de grieta máximo en el caso del análisis de ancho de grieta. La geometría de los conos se determinará adicionalmente para el refuerzo.
Antes de que comience el cálculo, debe verificar los datos de entrada utilizando la función del programa. Luego, el módulo adicional CONCRETE busca los resultados de los casos de carga relevantes, la carga y las combinaciones de resultados. Si no se pueden encontrar, RSTAB comienza el cálculo para determinar las fuerzas internas requeridas.
Considerando el estándar de diseño seleccionado, se calculan las áreas de armadura requeridas de la armadura longitudinal y de cortante, así como los resultados intermedios correspondientes. Si el refuerzo longitudinal determinado por el diseño del estado límite último no es suficiente para el diseño del ancho de grieta máximo, es posible aumentar el refuerzo automáticamente hasta que se alcance el valor límite definido.
El diseño de componentes estructurales potencialmente inestables es posible utilizando un cálculo no lineal. Según un estándar respectivo, hay diferentes enfoques disponibles.
El diseño de resistencia al fuego se realiza de acuerdo con un método de cálculo simplificado de acuerdo con EN 1992-1‑2, 4.2. El módulo utiliza el método de zona mencionado en el anexo B2. Además, puede considerar las deformaciones térmicas en la dirección longitudinal y el precalentamiento térmico adicionalmente derivado de los efectos asimétricos del fuego.
Después del cálculo, el módulo muestra tablas claramente ordenadas que enumeran la armadura necesaria y los resultados del cálculo del estado límite de servicio.
Todos los valores intermedios se incluyen de manera comprensible. Además de las tablas, se representan gráficamente las tensiones y deformaciones actuales en una sección.
Las propuestas para la armadura longitudinal y de cortante, que incluyen los esquemas y están documentados según la práctica actual. Es posible editar la propuesta de armadura y, por ejemplo, ajustar el número de barras y el anclaje. Las modificaciones se actualizarán automáticamente.
Una sección de hormigón, que incluye la armadura, se puede visualizar en un renderizado en 3D. De esta manera, el programa proporciona una documentación óptima para crear planos de armadura incluyendo la lista de aceros.
Los análisis de ancho de fisura se realizan utilizando la armadura seleccionada de los esfuerzos internos en el estado límite de servicio. La salida de resultados incluye las tensiones del acero, la armadura mínima, los diámetros límite, la separación de barras de la armadura así como la abertura de fisura y el ancho de fisura máximo.
Como resultado del cálculo no lineal, existen los estados límite últimos de la sección con amradura definida (determinada elásticamente lineal), así como las deformaciones eficaces de la barra, considerando la rigidez en el estado fisurado.
