El módulo adicional RF-CONCRETE Deflect es una ampliación del grupo de módulos de RF-CONCRETE.
RF-CONCRETE Deflect integrado en RF-CONCRETE Surfaces permite el análisis de flechas de estructuras de placas según las especificaciones de la norma correspondiente al realizar el cálculo analítico de los estados límite de servicio. El análisis de deformaciones se puede realizar según las siguientes normas:
Mediante RF-CONCRETE Deflect es posible realizar rápida y fácilmente el cálculo para limitar las flechas de superficies de hormigón armado considerando los distintos estados de las secciones tanto fisuradas como no fisuradas (estado I/estado II).

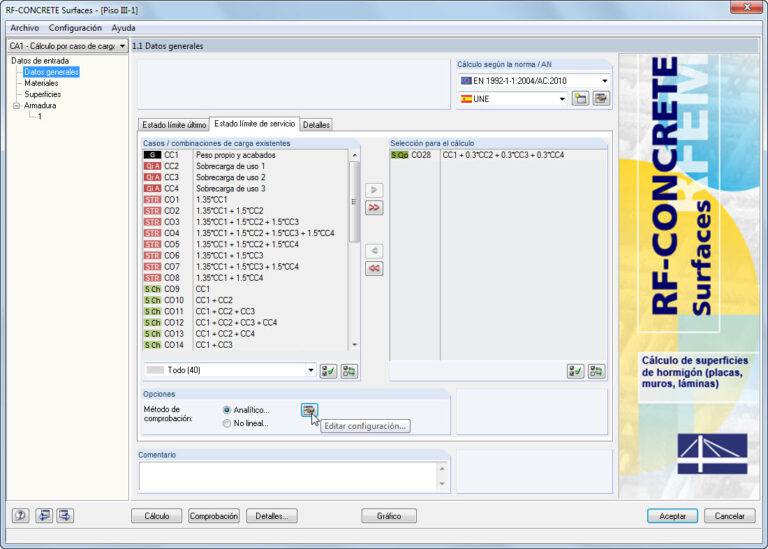

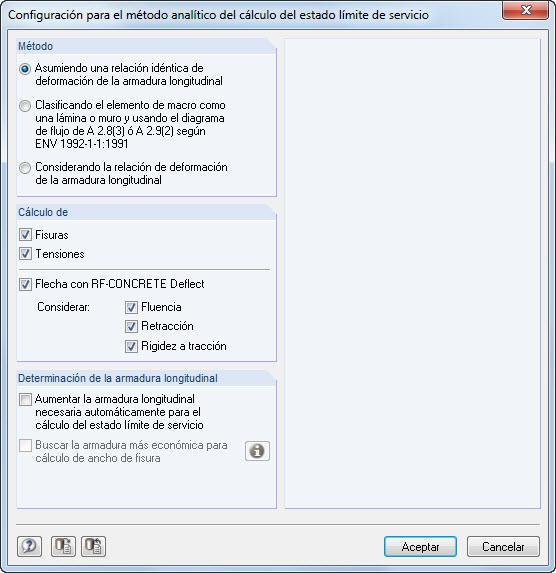

El análisis de deformación con RF-CONCRETE Deflect se puede activar en la configuración para el cálculo analítico del estado límite de servicio en el módulo RF-CONCRETE Surfaces. También puede especificar aquí la configuración para los efectos a largos plazo (fluencia y contracción) y para la rigidez a tracción entre las fisuras del hormigón, el cuadro de diálogo mencionado anteriormente. El coeficiente de fluencia y la deformación de retracción se calculan utilizando los parámetros de entrada o se definen individualmente.
Puede especificar el valor límite de la deformación individualmente para cada superficie o en un grupo de superficies completo. El valor límite permitido se define por una deformación máxima. Además, puede determinar si el cálculo se aplica a un sistema deformado o no deformado.
El análisis de deformación según el método de aproximación definido en las normas (por ejemplo, análisis de deformación según EN 1992-1-1, 7.4.3) se aplica al cálculo de las llamadas rigideces efectivas en los elementos finitos de acuerdo con el estado límite existente del hormigón con o sin grietas. Estas rigideces se utilizan para determinar la deformación de la superficie mediante el cálculo repetido de FEM.
El cálculo efectivo de la rigidez de elementos finitos tiene en cuenta una sección de hormigón armado. Basado en las fuerzas internas determinadas en el estado límite de servicio en RFEM, el programa clasifica la sección transversal del hormigón armado como "agrietada" o "no agrietada". Si también se debe considerar la rigidez de la tensión en una sección, se utiliza un coeficiente de distribución (según EN 1992-1-1, ecuación 7.19, por ejemplo). El comportamiento del material del hormigón se determina como elástico lineal en la zona de compresión y tensión hasta que se alcanza la resistencia a la tracción del hormigón. Esto se alcanza exactamente en el estado límite de servicio.
Cuando se considera la fluencia y la contracción, las rigideces efectivas se determinan en el "nivel de la sección transversal". Este método de aproximación no considera la influencia de la contracción y el deslizamiento en modelos estáticamente indeterminados (por ejemplo, en el caso de estructuras restringidas en todos los lados, las fuerzas de tracción por deformación por contracción no se determinan y deben considerarse por separado). En resumen, RF-CONCRETE Deflect calcula deformaciones en dos pasos:

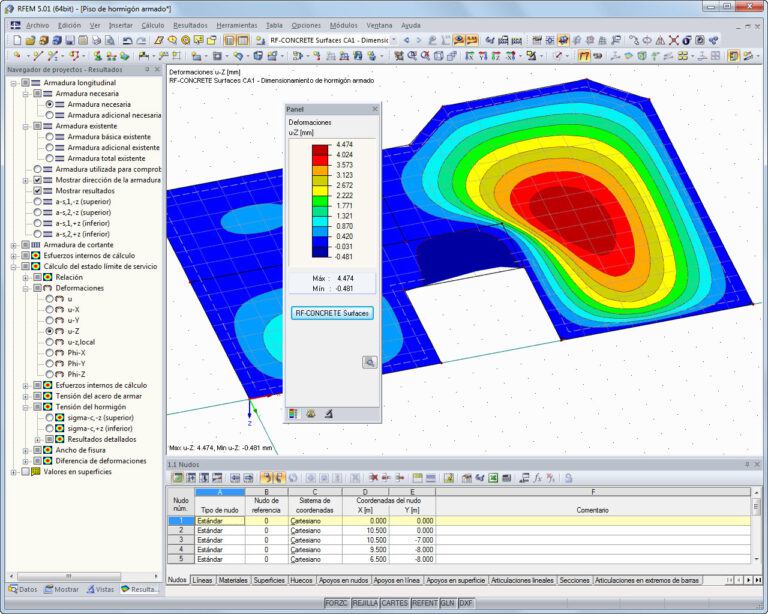

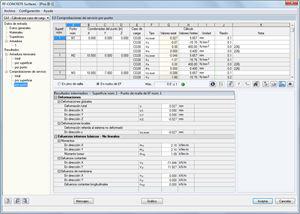

Después del análisis, el módulo muestra de forma claramente ordenada las tablas que enumeran los resultados del cálculo no lineal. Todos los valores intermedios se incluyen de manera comprensible. La representación gráfica de la razón de tensiones y de las deformaciones en RFEM permite identificar rápidamente las zonas críticas o fisuradas.
Ya que los resultados del cálculo se muestran por superficie o por punto, incluyendo todos los resultados intermedios, puede volver sobre todos los detalles del cálculo. La integración completa de los resultados en el informe de RFEM garantiza el cálculo estructural verificable.
