El módulo adicional RF-CONCRETE NL es una extensión del grupo de módulos RF-CONCRETE y, al igual que el módulo principal, está organizado en dos partes:
El cálculo no lineal es posible según las siguientes normas:
Utilizando el módulo adicional RF-CONCRETE NL, puede realizar rápida y fácilmente el cálculo para limitar la deformación de barras y superficies de hormigón armado en estado fisurado (estado II).
RF-CONCRETE Surfaces:
El cálculo no lineal se activa seleccionando el método de análisis para los cálculos en el estado límite de servicio. Los diferentes análisis para realizar así como los diagramas tensión deformación para hormigón y acero de armar se pueden seleccionar de manera individual. Asimismo, el proceso de iteración puede ser influenciado por los parámetros de control para la precisión de convergencia, el número máximo de iteraciones, la ordenación de capas en relación al canto de la sección o el factor de amortiguamiento.
Los valores límite en el estado límite de servicio que no se pueden sobrepasar, se pueden definir para cada superficie por separado, pero también es posible definirlos para un grupo de superficies entero. Como valores límite admitidos se puede definir la deformación máxima, las tensiones máximas y los espesores de fisura máximos. Al definir la deformación máxima, se tiene que decidir de forma adicional para el cálculo si se quiere utilizar el sistema no deformado o deformado.
RF-CONCRETE Members:
El cálculo no lineal se puede activar para el análisis de la capacidad de carga, así como también para el servicio. Además, es posible controlar de manera individual cómo se aplica la resistencia a tracción del hormigón o la rigidez a tracción del hormigón entre las fisuras. El proceso de iteración se puede modificar controlando los parámetros disponibles para la precisión de la convergencia, el número de iteraciones máxima y el factor de amortiguamiento.

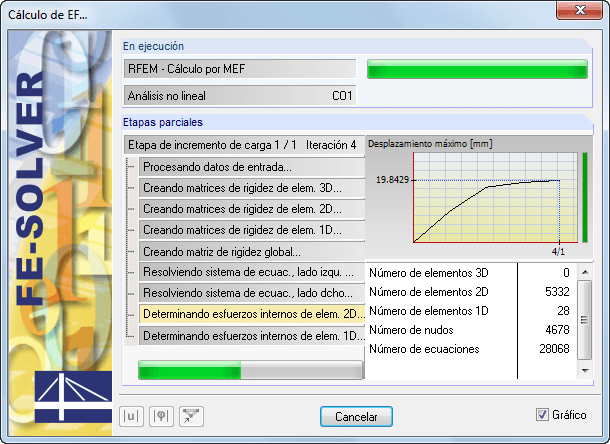

El análisis no lineal de deformaciones se realiza mediante un proceso iterativo por el cual se consideran las rigideces en las secciones fisuradas y no fisuradas. Con respecto al modelado de hormigón armado no lineal, se tienen que definir las propiedades de material que varían a lo largo del espesor de la superficie. Por tanto, para determinar el canto de la sección, se divide el elemento finito en cierto número de capas de acero y hormigón.

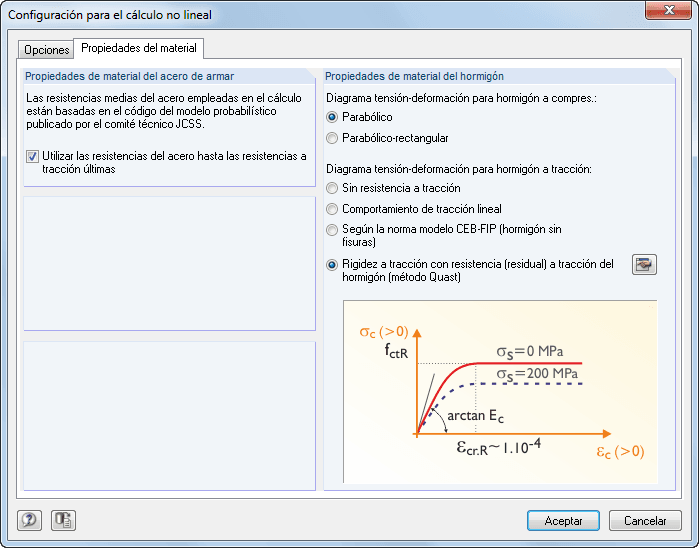

Las resistencias medias del acero usadas en el cálculo están basadas en el "Probabilistic Model Code" publicado por el comité técnico JCSS. Depende del usuario si la resistencia del acero se aplica hasta la resistencia a tracción a la rotura (rama creciente en el área plástica). Con respecto a las propiedades del material del hormigón, se puede controlar el diagrama tensión deformación en la resistencia de compresión y de tracción. Al determinar la resistencia de compresión del hormigón, se puede seleccionar entre un diagrama de tensión deformación parabólico y parabólico rectangular. En el lado de tracción del hormigón, se puede desactivar la resistencia a tracción, así como aplicar un diagrama lineal-elástico, diagrama según el modelo CEB-FIB código 90:1993, y una resistencia a tracción residual para considerar el refuerzo de tracción entre fisuras.
Además, se puede seleccionar los valores de resultados que se quieran recibir cuando se haya completado el análisis no lineal en el estado límite de servicio:
El análisis no lineal de deformaciones se realiza mediante un proceso iterativo por el cual se consideran las rigideces en las secciones fisuradas y no fisuradas. Las propiedades de material para el hormigón y acero de armar utilizados en el cálculo no lineal se pueden seleccionar dependiendo del estado límite. La contribución de la resistencia a tracción del hormigón entre las fisuras (rigidización a tracción) se puede aplicar mediante una línea de trabajo de armadura modificada o aplicando una resistencia a tracción residual del hormigón.
Después del análisis, el módulo muestra de forma claramente ordenada las tablas que enumeran los resultados del cálculo no lineal. Todos los valores intermedios se incluyen de manera comprensible. La representación gráfica de las razones de tensiones, deformaciones, tensiones del hormigón y armadura de acero, anchos de fisura, profundidades de fisura y aberturas de fisuras en RFEM facilita una visión general rápida de las áreas críticas o fisuradas.
Los mensajes de error o comentarios con respecto al cálculo ayudan a encontrar los problemas de cálculo. Ya que los resultados del cálculo se muestran por superficie o por punto, incluyendo todos los resultados intermedios, puede volver sobre todos los detalles del cálculo.
Mediante la exportación opcional de tablas de entrada y salida de datos a MS Excel, los datos del módulo están disponibles para su uso posterior en otros programas. La integración completa de los resultados en el informe de RFEM garantiza el cálculo estructural verificable.
