• Importación automática de esfuerzos internos desde RFEM
• Cálculo del estado límite último y estado límite de servicio
• Con la extensión del módulo EC2 for RFEM, el cálculo de barras de hormigón armado se lleva a cabo según el Eurocódigo 2 (EN 1992-1-1:2004) y los siguientes Anejos Nacionales:
  •  DIN EN 1992-1-1/NA/A1: 2015-12 (Alemania)
  •  ÖNORM B 1992-1-1: 2018-01 (Austria)
  •  NBN EN 1992-1-1 ANB: 2010 (Bélgica)
  •  BDS EN 1992-1-1: 2005/NA: 2011 (Bulgaria)
  •  EN 1992-1-1 DK NA: 2013 (Dinamarca)
  •  NF EN 1992-1-1/NA: 2016-03 (Francia)
  •  SFS EN 1992-1-1/NA: 2007-10 (Finlandia)
  •  UNI EN 1992-1-1/NA: 2007-07 (Italia)
  •  LVS EN 1992-1-1: 2005/NA: 2014 (Letonia)
  •  LST EN 1992-1-1: 2005/NA: 2011 (Lituania)
  •  MS EN 1992-1-1: 2010 (Malasia)
  •  NEN-EN 1992-1-1 + C2: 2011/NB: 2016 (Países Bajos)
  •  NS EN 1992-1 -1: 2004-NA: 2008 (Noruega)
  •   PN EN 1992-1-1/NA: 2010 (Polonia)
  •  NP EN 1992-1-1/NA: 2010-02 (Portugal)
  •   SR EN 1992-1-1: 2004/NA: 2008 (Rumanía)
  •  SS EN 1992-1-1/NA: 2008 (Suecia)
  •  SS EN 1992-1-1/NA: 2008-06 (Singapur)
  •  STN EN 1992-1-1/NA: 2008-06 (Eslovaquia)
  •  SIST EN 1992-1-1: 2005/A101: 2006 (Eslovenia)
  •  UNE EN 1992-1-1/NA: 2013 (España)
  •  CSN EN 1992-1-1/NA: 2016-05 (República Checa)
  •  BS EN 1992-1-1: 2004/NA: 2005 (Reino Unido)
  •  CPM EN 1992-1-1: 2009 (Bielorrusia)
  •  CYS EN 1992-1-1: 2004/NA: 2009 (Chipre)

Además de los Anejos Nacionales (AN) enumerados anteriormente, también puede definir un AN específico, aplicando los valores límites y parámetros definidos por el usuario.

• Flexibilidad gracias a las opciones de configuración detalladas para la base y el alcance de los cálculos
• Salida de resultados rápida y clara para una visión general de la distribución de resultados inmediatamente posterior al cálculo
• Salida gráfica de resultados integrada en RFEM, por ejemplo, la armadura necesaria
• Salida de resultados numéricos claramente organizada que se muestran en tablas, y la opción de representar los resultados gráficamente en el modelo
• Integración completa de la salida de datos en el informe de RFEM

• Determinación de la armadura longitudinal, de cortante y torsional
• Representación de la armadura mínima y de compresión
• Determinación de la profundidad del eje neutro, deformaciones del hormigón y acero
• Cálculo de secciones de barra afectadas por la flexión sobre dos ejes
• Cálculo de barras de sección variable
• Determinación de la deformación en secciones fisuradas (estado II), por ejemplo según EN 1992-1-1, 7.4.3
• Consideración de la rigidez a tracción
• Consideración de fluencia y retracción
• Desglose de los motivos del cálculo fallido
• Detalles del cálculo para todas las ubicaciones de diseño para una mejor trazabilidad de la determinación de la armadura
• Opciones para optimizar las secciones
• Visualización de secciones de hormigón con armadura en renderizado 3D
• Salida de la nomenclatura completa del acero
• Cálculo de la resistencia al fuego según el método simplificado (método del área) según EN 1992-1-2 para secciones rectangulares y circulares
• Ampliación opcional del módulo adicional RF-CONCRETE Members con un cálculo no lineal de estructuras para el estado límite último y de servicio. La extensión permite el cálculo de componentes estructurales potencialmente inestables por medio de un cálculo no lineal, o un análisis no lineal de la deformación de las estructuras 3D. Encuentre más información en la descripción del producto del módulo adicional RF-CONCRETE NL.

• Armadura de dos o tres carriles de libre aplicación en el estado límite último
• Con la representación vectorial de las principales direcciones de las tensiones de los esfuerzos internos, es posible adaptar de forma óptima la alineación de la tercera trayectoria de la armadura a la carga
• Variantes de diseño para evitar la flexión de la armadura de presión o la armadura de cortante
• Cálculo de superficies como vigas en forma de muro (teoría del disco)
• Posibilidad de definir armaduras básicas para las capas de armadura superior e inferior
• Definición de la armadura existente para el ensayo del estado límite de servicio
• Salida de resultados en puntos de cualquier cuadrícula seleccionable
• Ampliación opcional del módulo con cálculo de deformaciones no lineales. Esto es posible, por un lado, mediante una reducción conforme a la normativa de la rigidez mediante la ampliación del módulo RF-CONCRETE Deflect o mediante un cálculo no lineal general en el que la reducción de la rigidez se determina mediante un proceso iterativo con RF-CONCRETE NL.
• Diseño con momentos de corte de columna
• Desglose preciso de las causas de la inmensurabilidad
• Detalles de diseño para todos los puntos de diseño para una trazabilidad clara de la determinación de la armadura
• Las isolíneas para la armadura longitudinal se pueden exportar como archivos DXF y usarse como base para los planos de la armadura en aplicaciones CAD

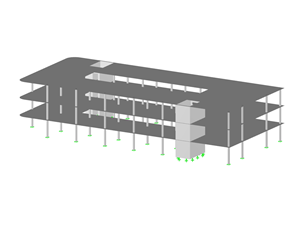

Para facilitar la entrada de datos, ya están predeterminadas las superficies, barras, conjuntos de barras, materiales, espesores de superficie y secciones en RFEM. Es posible seleccionar los elementos gráficamente por medio del botón [Seleccionar]. El programa proporciona acceso a las bibliotecas globales de materiales y de perfiles. Los casos de carga, combinaciones de cargas y combinaciones de resultados se pueden combinar en varios casos de cálculo. Finalmente, se pueden introducir todos los ajustes geométricos y específicos de la norma de la armadura para el cálculo de hormigón armado en una ventana segmentada. La entrada de datos geométrica es diferente en ambos módulos de RF-CONCRETE.

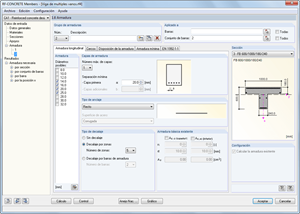

• En el módulo adicional RF-CONCRETE Members, es posible definir, por ejemplo, el escalonamiento de la armadura, el número de capas, el corte de los cercos y el tipo de anclaje. Pare el cálculo de protección frente al fuego para barras de hormigón armado, se tiene que definir la clase de resistencia al fuego, las propiedades del material específicas ígneas así como los lados de la sección expuestos al fuego.
• En el módulo adicional RF-CONCRETE Surfaces, es necesario especificar, por ejemplo, el recubrimiento del hormigón, la dirección de la armadura, la armadura mínima y máxima, la armadura básica a aplicar o la armadura longitudinal existente así como también el diámetro de las barras.

Las superficies o barras se pueden resumir en "grupos de armadura" especiales, cada uno definido por diferentes parámetros de cálculo. De esta manera, es posible por ejemplo realizar cálculos alternativos de forma rápida utilizando diferentes condiciones de contorno o secciones modificadas.

Después del cálculo, el módulo muestra tablas claramente ordenadas que enumeran la armadura necesaria y los resultados del cálculo del estado límite de servicio. Todos los valores intermedios se incluyen de manera comprensible.

Los resultados de RF-CONCRETE Members se muestran como diagramas de resultados de cada barra. Las propuestas para la armadura longitudinal y de cortante, que incluyen los esquemas y están documentados según la práctica actual. Es posible editar la propuesta de armadura y ajustar, por ejemplo, el número de barras y el anclaje. Las modificaciones se actualizarán automáticamente. Una sección de hormigón, que incluye la armadura, se puede visualizar en un renderizado en 3D. De esta manera, el programa proporciona una documentación óptima para crear planos de armadura incluyendo la lista de aceros.

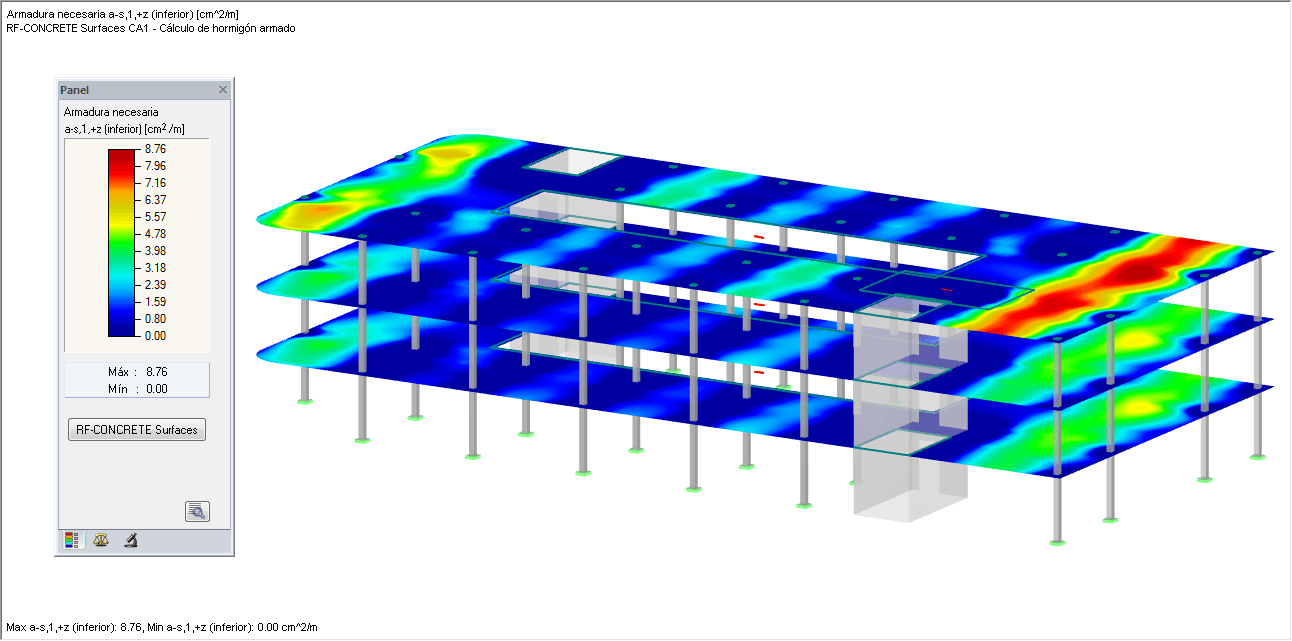

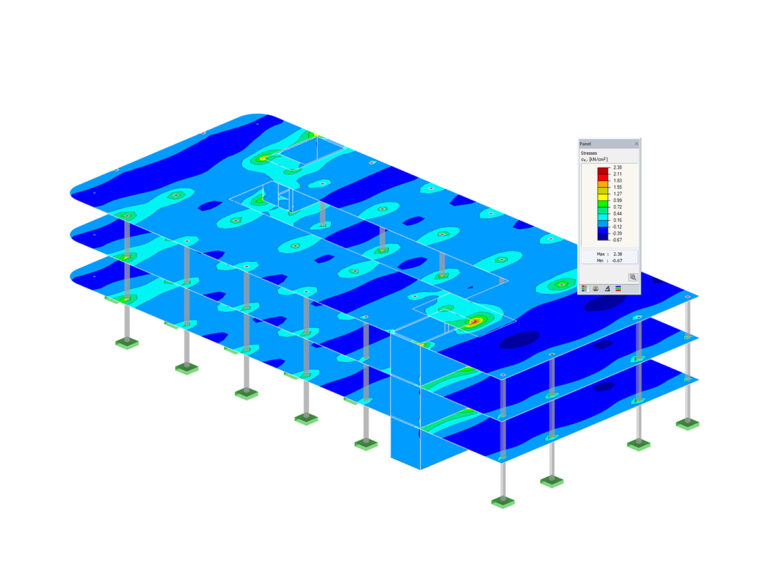

El resultado de RF-CONCRETE Surfaces se puede mostrar gráficamente como isolinas, isosuperficies o valores numéricos. Es posible ordenar la visualización de la armadura longitudinal por la armadura requerida, la armadura adicional requerida, la armadura básica o adicional proporcionada y la armadura total proporcionada. Las isolíneas para la armadura longitudinal se pueden exportar como un archivo DXF para su uso posterior en programas CAD como una base para planos de la armadura.
