• Diseño de articulaciones de rótula, uniones en T, uniones en cruz y uniones continuas de pilares con secciones en forma de I
• Importación de datos de geometría y carga desde RFEM/RSTAB o especificación manual de conexiones (por ejemplo para el recálculo sin un modelo RFEM/RSTAB)
• Enjuague las conexiones superiores o las conexiones con la hilera de pernos en la extensión
• Diseño de momentos positivos y negativos de uniones de trama
• Varias inclinaciones de las vigas horizontales derecha e izquierda, así como la aplicación a marcos de techos de duopitch y monopitch
• Consideración de alas adicionales en la viga horizontal; por ejemplo en caso de secciones de canto variable
• Juntas en T simétricas y asimétricas o juntas transversales
• Conexión de dos lados con diferente profundidad de sección a derecha e izquierda
• Diseño preliminar automático de la disposición de los pernos y la rigidez requerida
• Modo de diseño opcional con posibilidad de especificar todo el espaciado de pernos, soldaduras y espesores de chapa
• Comprobación de atornillamiento con dimensiones ajustables de llaves usadas
• Clasificación de la conexión por rigidez y cálculo de la rigidez elástica de las conexiones consideradas en la determinación de fuerzas internas
• Verifique hasta 45 diseños individuales (componentes) de la conexión
• Determinación automática de las fuerzas internas de gobierno para todos los diseños individuales
• Gráficos de conexión controlables en modo de renderizado con especificaciones de material, espesor de chapa, soldaduras, espaciado de pernos y todas las dimensiones para la construcción
• Ajustes integrados y extensibles de los anexos nacionales según la norma EN 1993-1-8
• Conversión automática de fuerzas internas del análisis estructural en secciones respectivas, también para conexiones de miembros excéntricos
• Determinación automática de la rigidez inicial S _{j, ini} de la conexión
• Comprobación detallada de plausibilidad de todas las dimensiones, incluidas las especificaciones de los límites de entrada (por ejemplo para distancias de borde y espacio entre agujeros)
• Aplicación opcional de fuerzas de compresión a una columna a través del contacto
• Posibilidad de actualizar la profundidad de la sección de vigas horizontales en caso de conexiones cónicas después de la optimización de la geometría de la conexión en el módulo

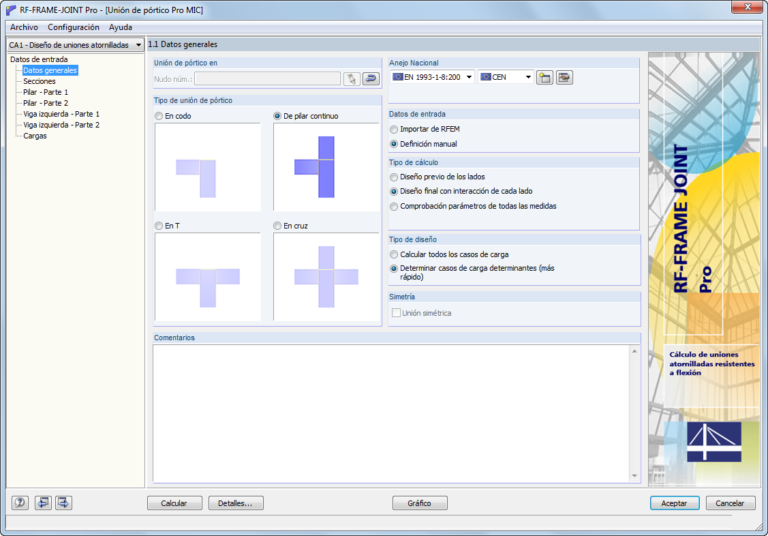

Con el módulo adicional RF-/FRAME-JOINT Pro es posible dimensionar y calcular uniones para estructuras calculadas en RFEM/RSTAB. Si no está el modelo de RFEM/RSTAB disponible, se puede introducir la geometría y la carga también mediante definiciones manuales, por ejemplo para comprobar los cálculos externos.

En RFEM/RSTAB se selecciona el nudo que se desee calcular. Todas las barras unidas se reconocen automáticamente y se asigna el tipo de unión. Entonces, dependiendo del tipo de unión, se continua definiendo los detalles posteriores para los nervios, placas de refuerzo, chapas en el alma, tornillos, soldaduras y separaciones de taladros mediante posteriores opciones de entrada de datos. Las cargas se introducen al seleccionar los casos de carga, combinaciones de carga o de resultados de RFEM/RSTAB.

Si se trabaja en el modo "cálculo preliminar", RF-/FRAME-JOINT Pro sugerirá las distribuciones apropiadas después que transcurra el primer cálculo. Al seleccionar el cálculo relevante, el programa muestra todos los cálculos en detalle tanto en tablas como en varios gráficos.

RF-/FRAME-JOINT Pro realiza los siguientes cálculos según EN 1993-1-8 ó DIN 18800:

• Placa extrema de la viga y ala del pilar según la teoría de la rótula plástica
• Tornillos para tracción (incluyendo fuerzas de contacto)
• Tornillos para cortante
• Introducción de fuerzas de tracción en el alma del pilar y de la viga
• Cálculo de pandeo para cartelas
• Cálculo de cortante para cartelas
• Introducción de fuerzas de compresión en el alma del pilar y cálculo de abolladura para chapas en el alma
• En caso necesario:
  • Cálculo del rigidizador diagonal
  • Rigidizador en el alma
  • Refuerzo en el alma del pilar
• Introducción de fuerzas de compresión en la viga horizontal
• Cálculo de soldaduras

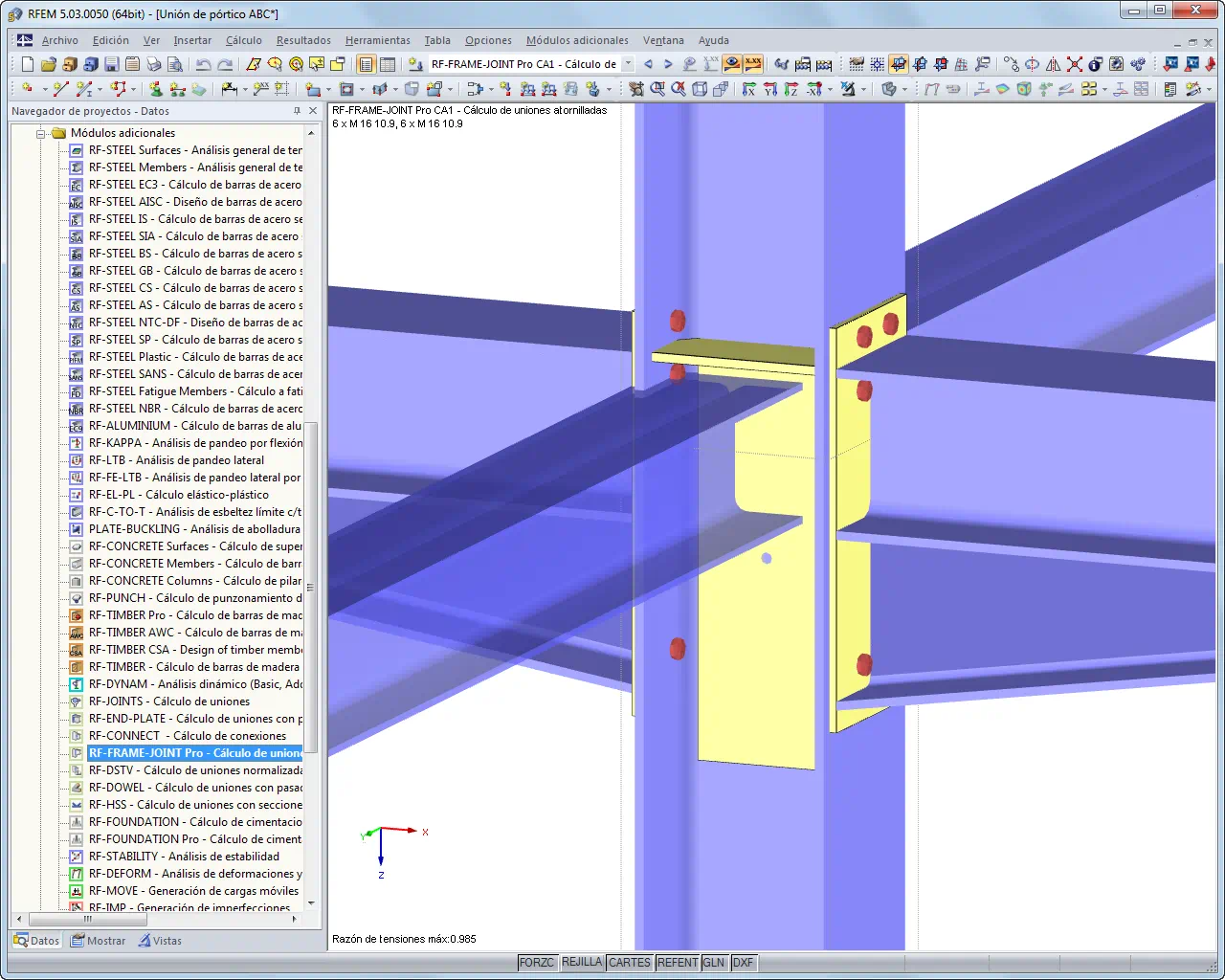

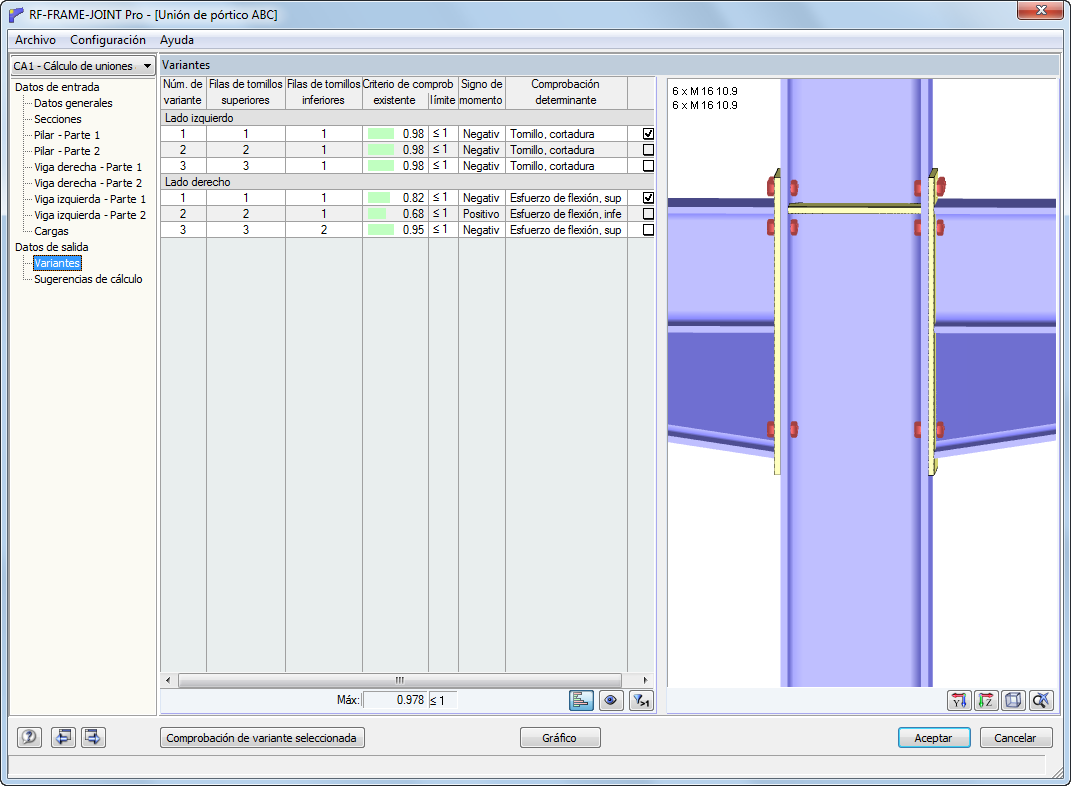

Primero, se muestran los cálculos determinantes para el pilar y la viga horizontal junto con la geometría de la unión mostrada en la tabla. En posteriores tablas de resultados se pueden comprobar todos los detalles importantes de diseño como longitudes de líneas de flujo, capacidad de carga de tornillos, tensiones en soldaduras o rigideces de las uniones. Todas las uniones se pueden ver en un gráfico renderizado 3D.

Las dimensiones, propiedades de material y soldaduras importantes para la construcción de la unión se muestran inmediatamente y se pueden incluir en el informe. Las uniones se pueden representar gráficamente en el módulo adicional RF-/FRAME-JOINT Pro o directamente en el modelo de RFEM/RSTAB. Todos los gráficos se pueden integrar en el informe de RFEM/RSTAB o imprimir directamente. Se puede realizar una comprobación visual óptima en la fase de diseño debido a que la salida de resultados está a escala.
