El programa RF-GLASS está integrado en la interfaz de usuario de RFEM como un módulo adicional opcional. RF-GLASS calcula las deformaciones y tensiones de superficies de vidrio de formas arbitrarias y curvadas.
En RF-GLASS se puede realizar dos tipos de cálculo distintos:
Es posible crear todos los tipos de acristalamiento en el módulo, no sólo vidrio sencillo de una capa, sino también laminado y aislante.
RF-GLASS dispone de una amplia biblioteca de materiales, con todos los tipos de vidrios comunes, láminas y gas. Para el cálculo, están disponibles las siguientes normas:

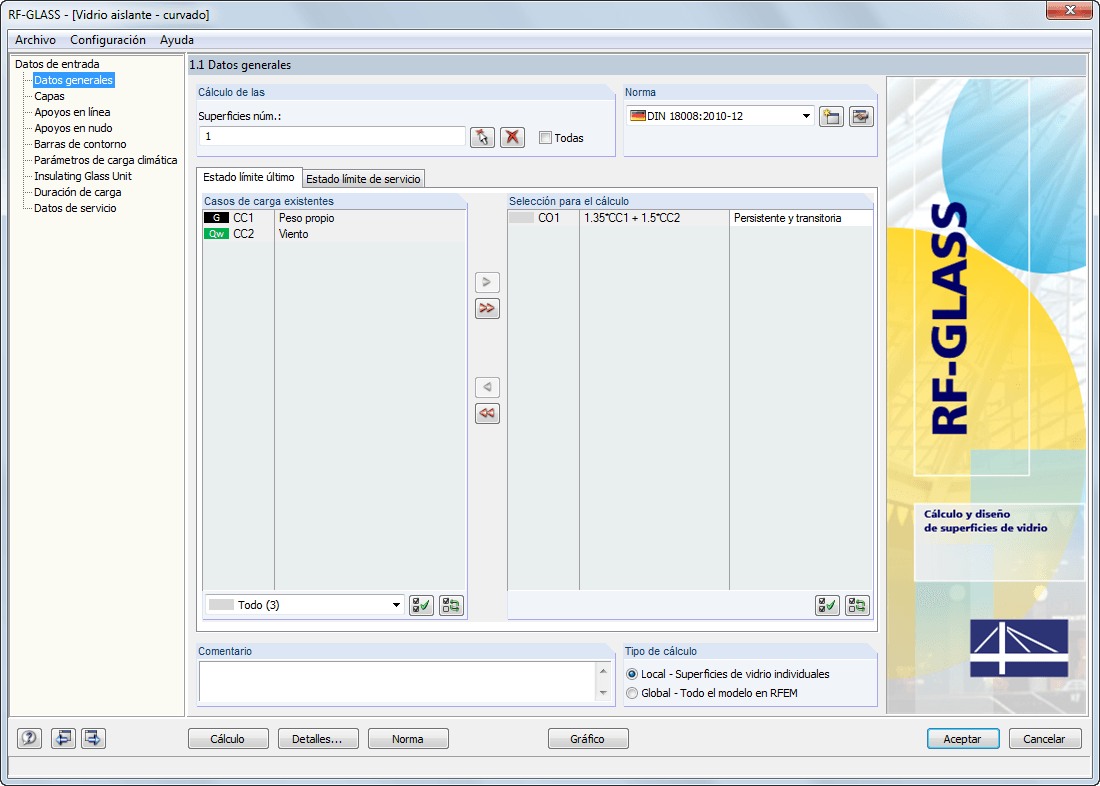

En primer lugar, debe seleccionar las superficies para el diseño (utilizando la función de selección). La geometría de un panel de vidrio y las cargas se importan del modelo RFEM.
Entonces, es necesario decidir si el cálculo debe proceder sin influencia de la estructura circundante (cálculo local) o teniendo en cuenta esta influencia (cálculo global). Si selecciona el cálculo local, cada superficie seleccionada para el diseño se separa del modelo y se calcula por separado.
El cálculo global considera la estructura completa, incluidos los paneles de vidrio ingresados. Todos los datos de composición de vidrio y las propiedades de vidrio de las capas individuales se deben definir en las ventanas de entrada de RF-GLASS. Puede seleccionar las capas de vidrio, papel de aluminio y gas. Es posible transferir el material respectivo directamente desde la biblioteca que cubre una gran cantidad de materiales.
Todos los parámetros de las capas individuales, incluidos sus espesores, son editables. Además, puede crear varias composiciones diferentes en RF-GLASS, lo que le permite diseñar diferentes tipos de vidrio juntos.
Para el vidrio aislante, puede considerar las cargas externas, así como las cargas debidas a la temperatura, la presión atmosférica y los cambios de altitud para el análisis. El módulo calcula estas cargas automáticamente en función de los parámetros de carga climática. Si selecciona el tipo de cálculo local, es necesario definir soportes lineales, soportes nodales y miembros de límite de las superficies en RF-GLASS. Estos soportes y miembros se consideran solo en RF-GLASS y no tienen influencia en el modelo creado en RFEM.
En el caso del cálculo global, se asigna a cada superficie la rigidez calculada en base a la selección de la composición y geometría del vidrio de cada superficie. El cálculo se realiza entonces usando la teoría de placas. Se puede elegir si se quiere considerar o no el acoplamiento a cortante para capas.
Si se selecciona el cálculo local, se puede especificar el cálculo 2D o 3D. El cálculo 2D significa que el vidrio sencillo o laminado se modela como una superficie, cuyo espesor se calcula en base a una geometría seleccionada de composición y vidrio (utilizando la teoría de placas). Como en el cálculo global, se puede considerar o no el acoplamiento a cortante para capas.
Durante el cálculo 3D, se utilizan sólidos en el modelo, los cuales sustituyen cada capa de composición. Los resultados son más precisos en este caso, pero el cálculo puede resultar más lento.
Se puede modelar vidrio aislante sólo cuando se realiza un cálculo local. La capa de gas se modela siempre como un elemento sólido, por tanto es necesario calcular las partes de vidrio aislante por separado independientemente de la estructura del entorno. Para el cálculo se considera la ley de los gas ideales y se aplica el análisis de grandes deformaciones.

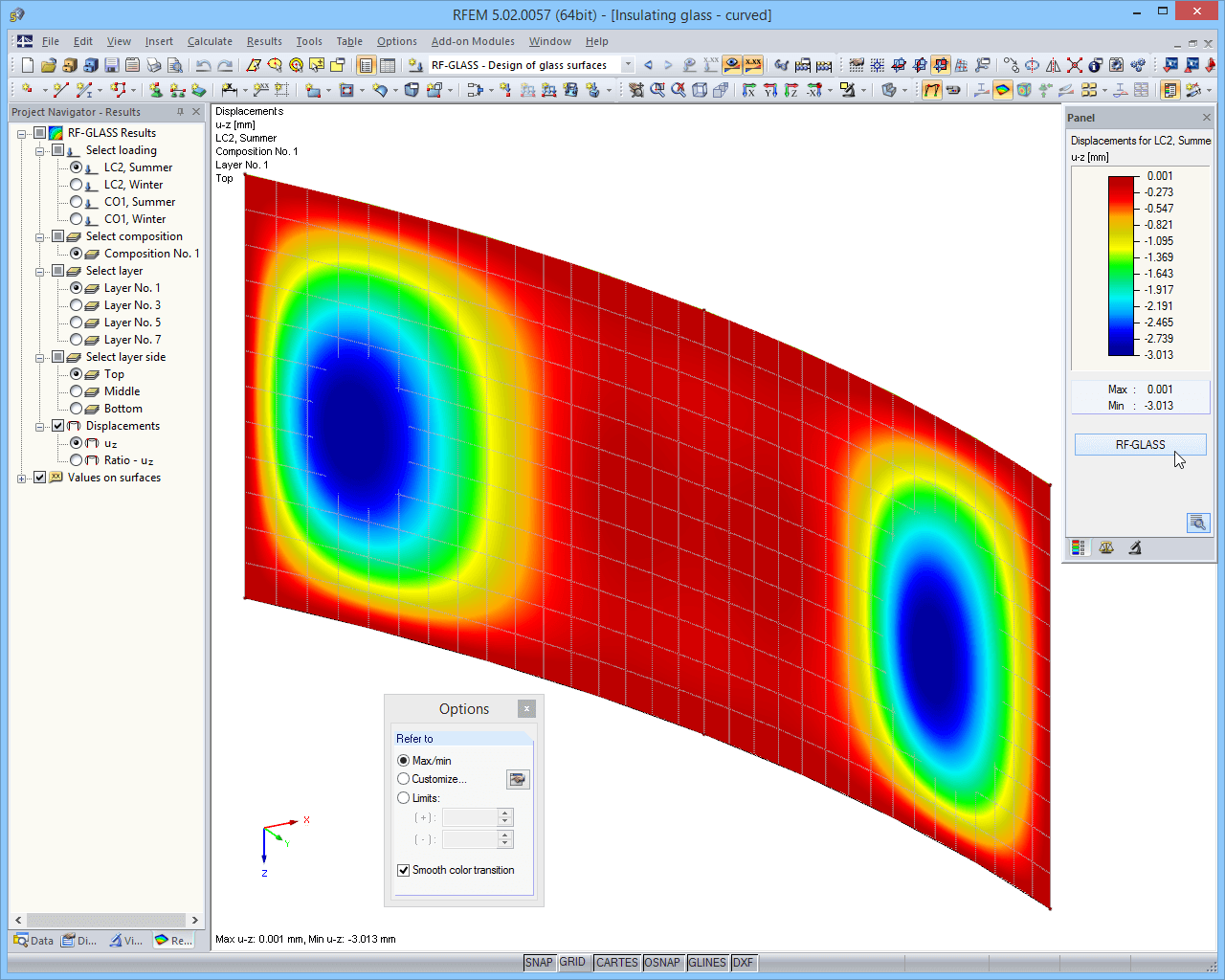

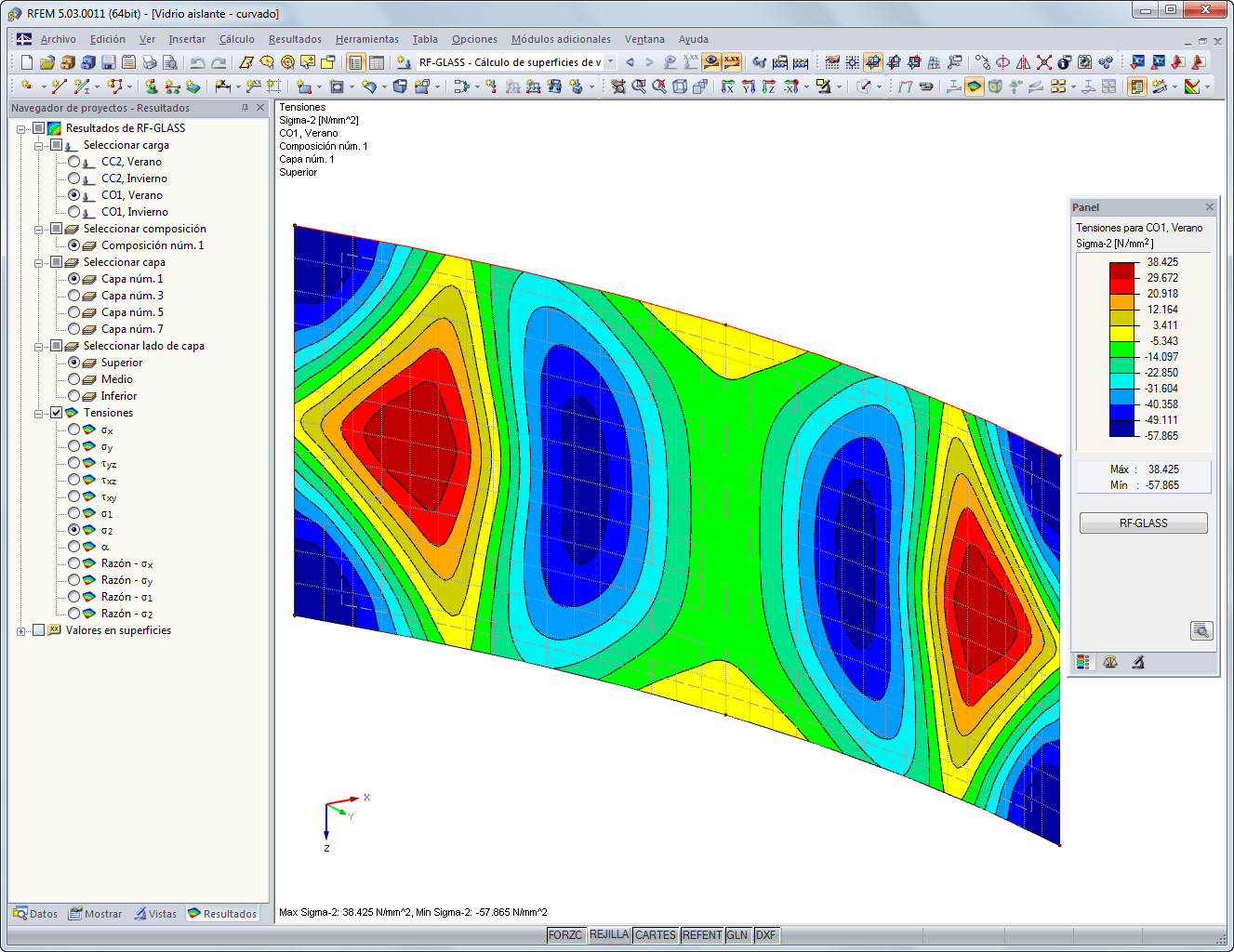

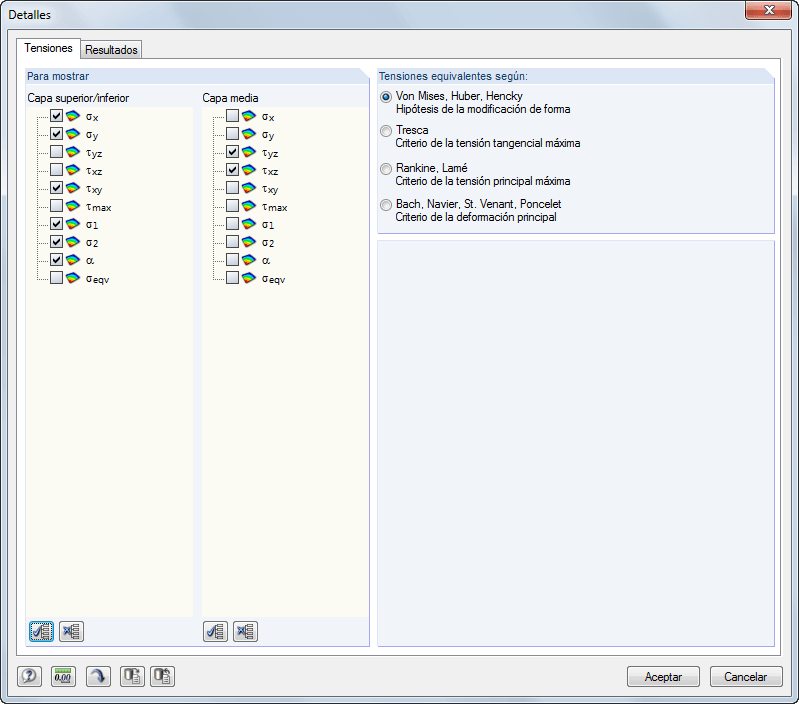

Después del cálculo, los resultados se muestran en ventanas ordenadas de manera clara. De esta manera, se puede encontrar fácilmente la razón de tensiones máxima. También se muestra el diagrama de tensiones por espesor de composición.

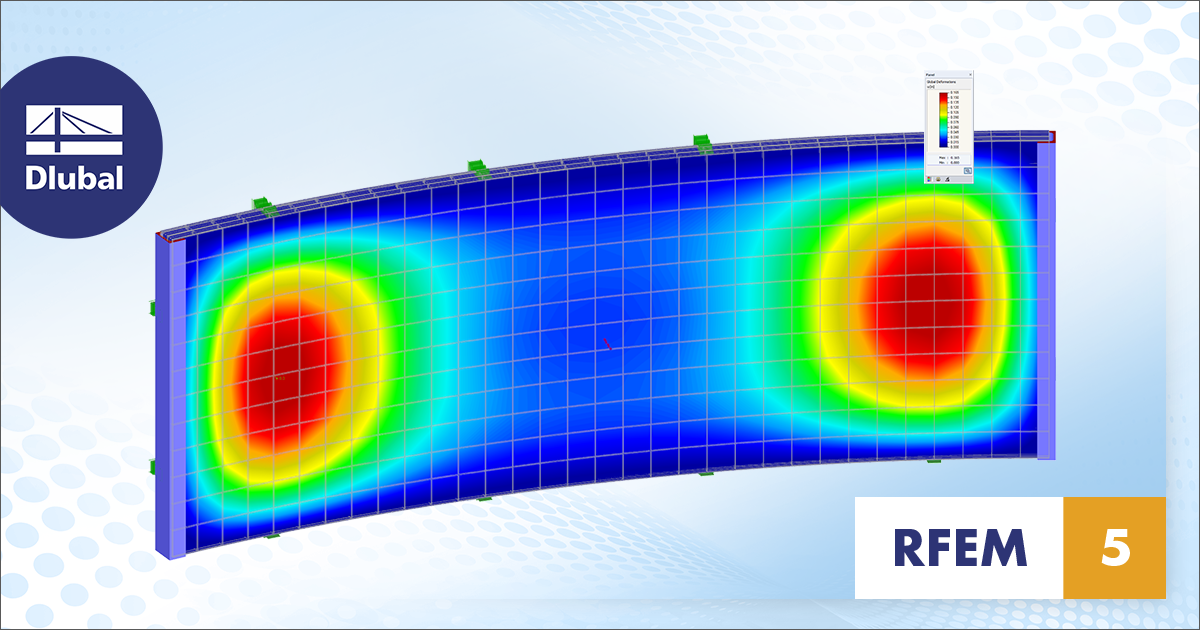

Además, RF-GLASS muestra las lista de piezas para vidrio aislante, también para la presión de gas. Es posible mostrar los resultados gráficamente en el modelo de RFEM.
En el informe de RFEM se puede incorporar tanto las tablas de datos de entrada como de resultados de RF-GLASS. También es posible exportar todas las tablas a MS Excel.
