RF-/JOINTS Steel – DSTV diseña y calcula uniones de vigas en I atornilladas y resistentes a momentos para barras de acuerdo con la directriz alemana “Conexiones tipificadas en la construcción de edificios de acero” (Typisierte Anschlüsse im Stahlhochbau). Las resistencias se determinan según la siguiente norma:
Es posible diseñar uniones resistentes a momentos con placas en los extremos enrasadas y extendidas, así como uniones de correas resistentes a la flexión, uniones articuladas de vigas con pasadores utilizando placas en los extremos y angulares y entalladuras de vigas IK.
Las uniones se pueden visualizar claramente en el modo de renderizado. El programa muestra todas las dimensiones estructurales necesarias para las placas en los extremos, angulares y las respectivas secciones adicionales, así como las disposiciones de los agujeros correspondientes.
Después de iniciar el módulo adicional, seleccione el tipo de unión (conexión resistente a momento o de viga en I articulada). Luego, se puede seleccionar los nudos por separado gráficamente en el modelo de RFEM/RSTAB.
RF-/JOINTS Steel - DSTV reconoce automáticamente la sección de la barra, incluyendo el material correspondiente, y comprueba si es posible calcular la unión según las directrices DSTV. Además, el programa permite la disposición de conexiones estructuralmente similares en varias posiciones de la estructura de barras.
Las directrices DSTV completas están guardadas en una base de datos, la cual está integrada en RF-/JOINTS Steel - DSTV. Cada unión está caracterizada por un único código alfanumérico.

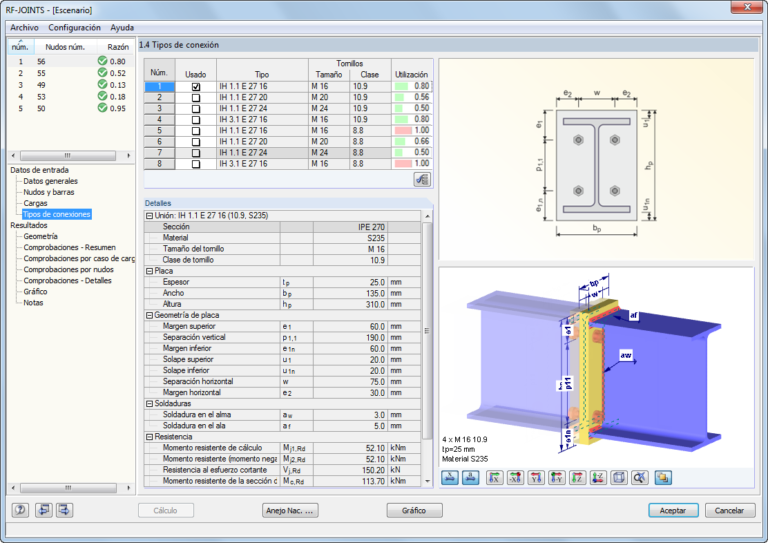

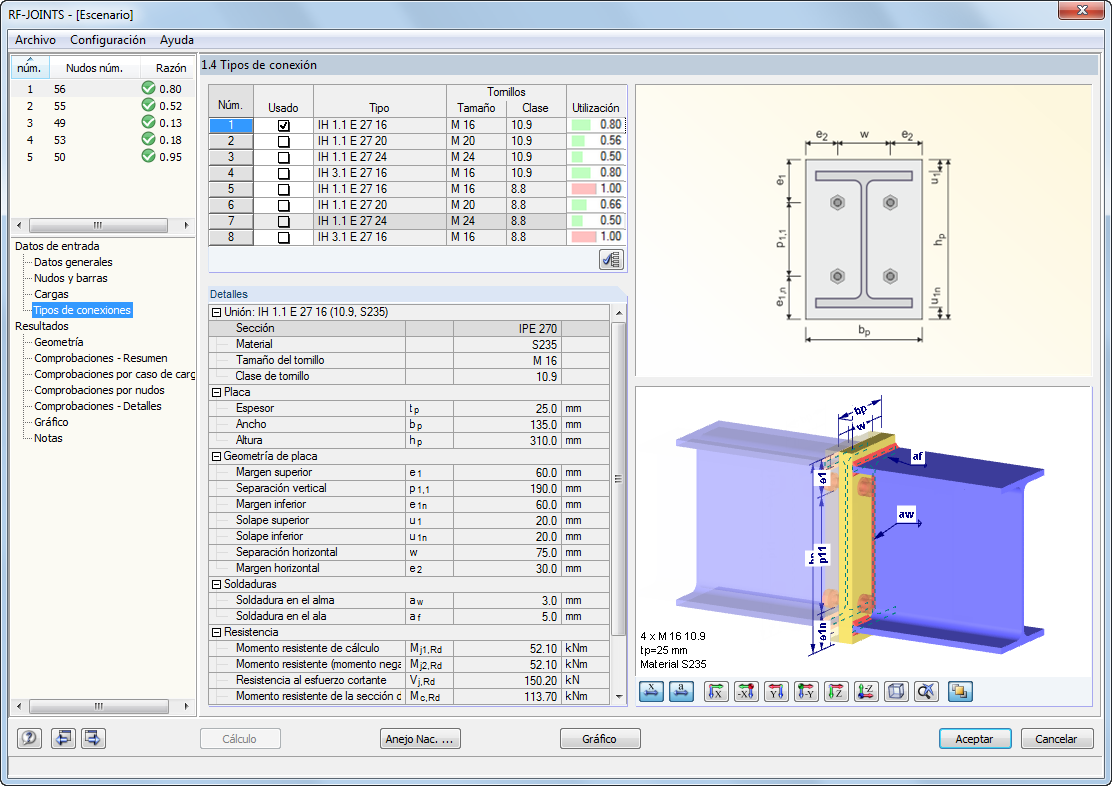

Es posible filtrar las uniones DSTV disponibles, teniendo en cuenta las definiciones relevantes del tipo de conexión DSTV (IH, IW, IS, IG y IK) y la sección que se utiliza. Por ello, se puede sacar conclusiones sobre la capacidad de carga portante de la unión seleccionada.

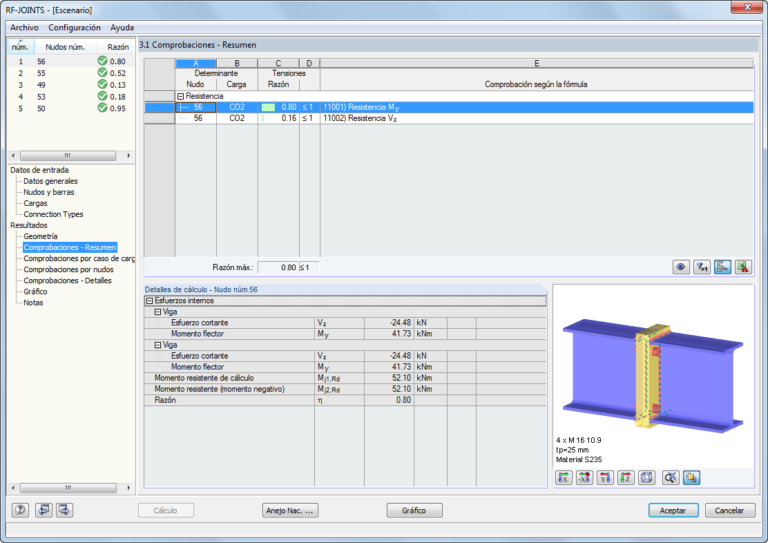

Una vez se calcula la unión, es posible ver los resultados mostrados en ventanas del módulo organizadas de manera clara y clasificadas, por ejemplo, por casos de carga o por nudos. Los esfuerzos internos determinantes se contrastan con los valores límite listados en las directrices DSTV.
Las uniones se pueden visualizar gráficamente tanto en el módulo adicional como en RFEM/RSTAB. Además de los datos de entrada y de resultados, incluyendo los detalles de cálculo mostrados en tablas, es posible integrar cualquier gráfico en el informe. De esta manera, se garantiza una documentación amplia y organizada de manera clara.
