El módulo adicional RF-/STEEL AS realiza el cálculo de los estados límite últimos y de servicio de barras y conjuntos de barras según la norma:

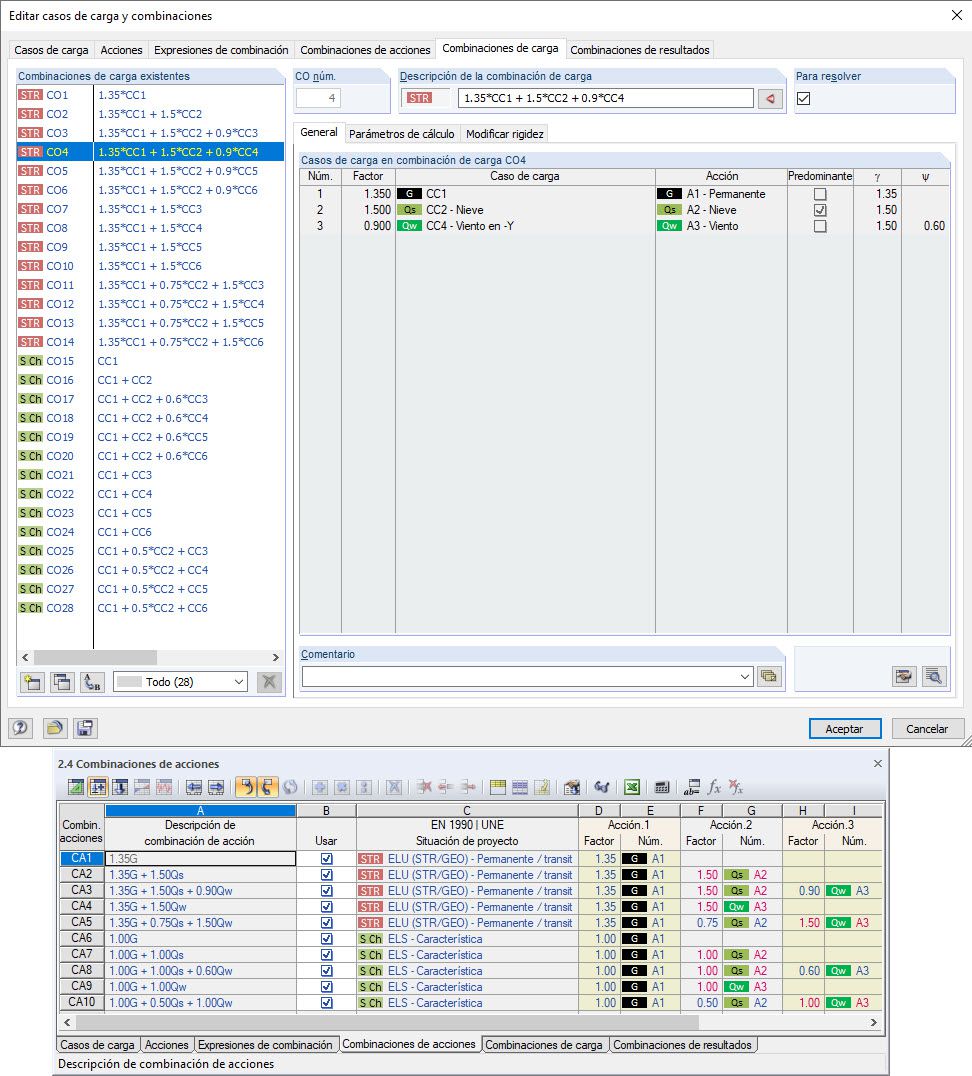

En primer lugar, se selecciona los casos de carga, combinaciones de carga y combinaciones de resultados que se van a analizar.

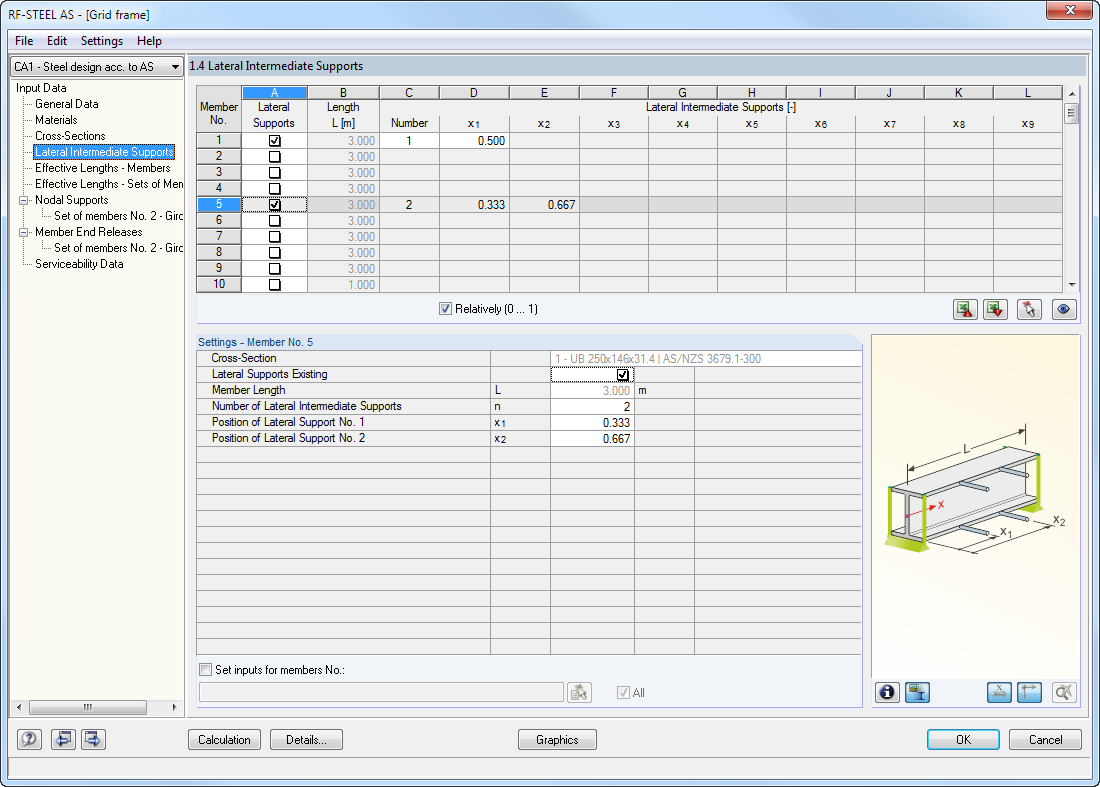

En las siguientes ventanas de entradas de datos, es posible ajustar los ajustes predefinidos para los apoyos laterales intermedios, longitudes eficaces y otros parámetros específicos de la norma. En caso de utilizar barras continuas, es posible definir las condiciones de apoyo y las excentricidades por separado y para cada nudo intermedio de las barras singulares. Existe una herramienta especial de AEF en el entorno del programa que determina las cargas críticas y momentos requeridos para el análisis de estabilidad.
Junto con RFEM/RSTAB también es posible aplicar el Método de Análisis Directo considerando la influencia de un cálculo general según el análisis de segundo orden. Al utilizar esta opción, el cálculo se puede realizar sin factores de mayoración especiales.
La primera ventana de resultados muestra las razones de tensiones máximas con el cálculo correspondiente para cada caso de carga, combinación de carga o combinación de resultados.
Las ventanas siguientes muestran todos los productos en detalle clasificados por temas específicos en menús en árbol desplegables. Además, es posible mostrar todos los resultados intermedios para cada posición a lo largo de las barras. De esta manera, se puede representar de manera fácil cómo los cálculos individuales han sido realizados por el módulo.
Los datos del módulo completo son una parte del informe de RFEM/RSTAB. Los contenidos del informe y la extensión de los datos de salida pueden seleccionarse de manera específica para los cálculos individuales.
