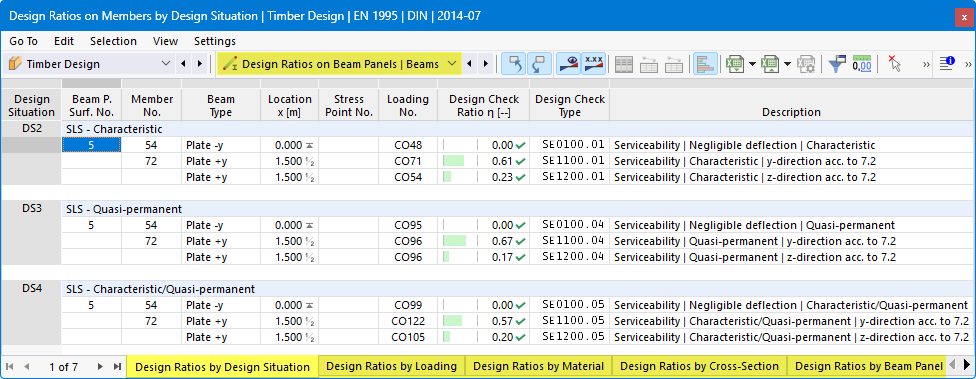

Las tablas de resultados de la categoría Razones de tensiones en paneles de vigas | Viga contienen los datos de resultados de los cálculos de los perfiles de marco y montantes de paneles de vigas con las respectivas razones de tensiones.
Los resultados de los paneles de vigas y vigas se ordenan en las pestañas según los siguientes criterios:
A cada panel de vigas se le asigna una superficie. El número de esta superficie se indica aquí.
Para cada criterio de cálculo, se indica el número de la barra generada que presenta la mayor razón de tensiones.
Aquí se describe la posición de la barra:

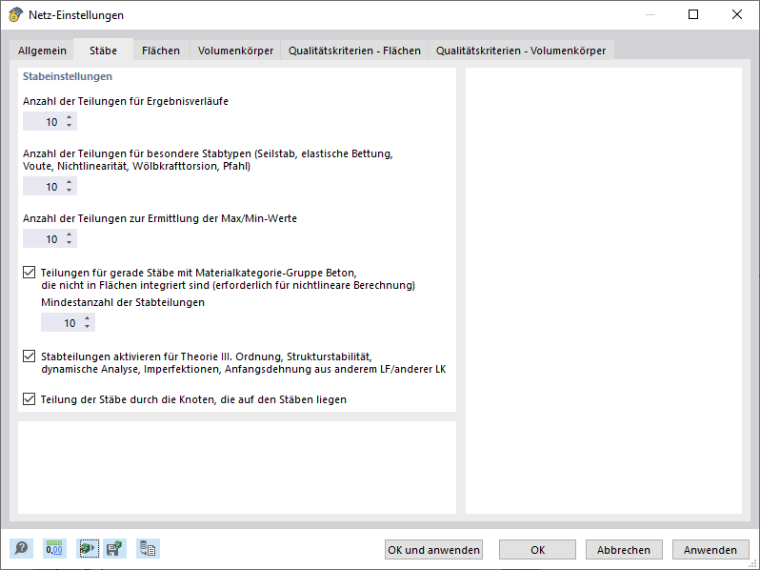

Se indica respectivamente la posición x en la barra para la cual se determinó la máxima razón de tensiones. Las siguientes posiciones x son relevantes para la salida tabular:
El cálculo se realiza en los llamados puntos de tensión de la sección. Estos lugares están definidos por las coordenadas de las distancias al centro de gravedad. Todos los perfiles estándar de la biblioteca están provistos de puntos de tensión en los lugares relevantes para el cálculo.
Esta columna nombra los números de las Situaciones de proyecto para las que existen las razones de tensiones individuales.
Se indican los números de las combinaciones de cargas o combinaciones de resultados que son determinantes para los cálculos respectivos.
En esta columna se indican las condiciones de cálculo según la Norma. El grado de la razón de tensiones respectiva se expresa mediante la longitud de la barra de color.
Cada cálculo se designa con un identificador con número. Así, por ejemplo, los cálculos del estado límite de servicio llevan el identificador ‘SE’. El tipo de cálculo se explica en la columna Descripción.

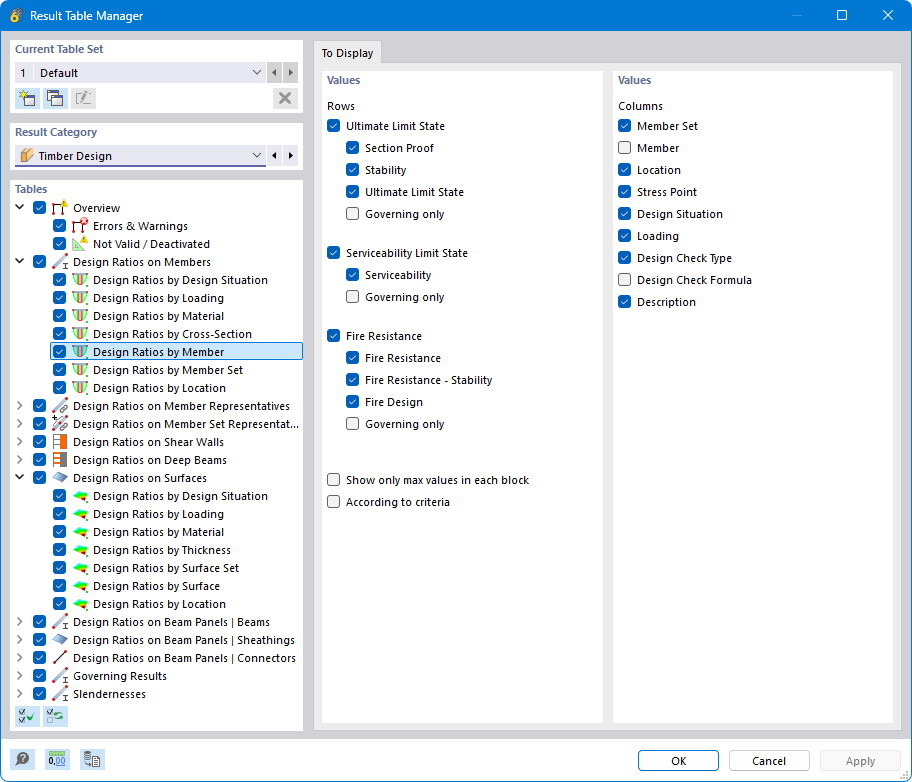

Puede activar esta columna en el Gestor de tablas de resultados. Muestra las ecuaciones de la norma según las cuales se realizan los cálculos.
Con el botón
se abre el cuadro de diálogo ‘Administrador de tablas de resultados’. Allí puede controlar qué tablas y pestañas se muestran. Además, existen opciones de selección para las filas y columnas que son visibles en las tablas individuales.
Cada cálculo se explica mediante una breve descripción con referencia al capítulo de la norma.

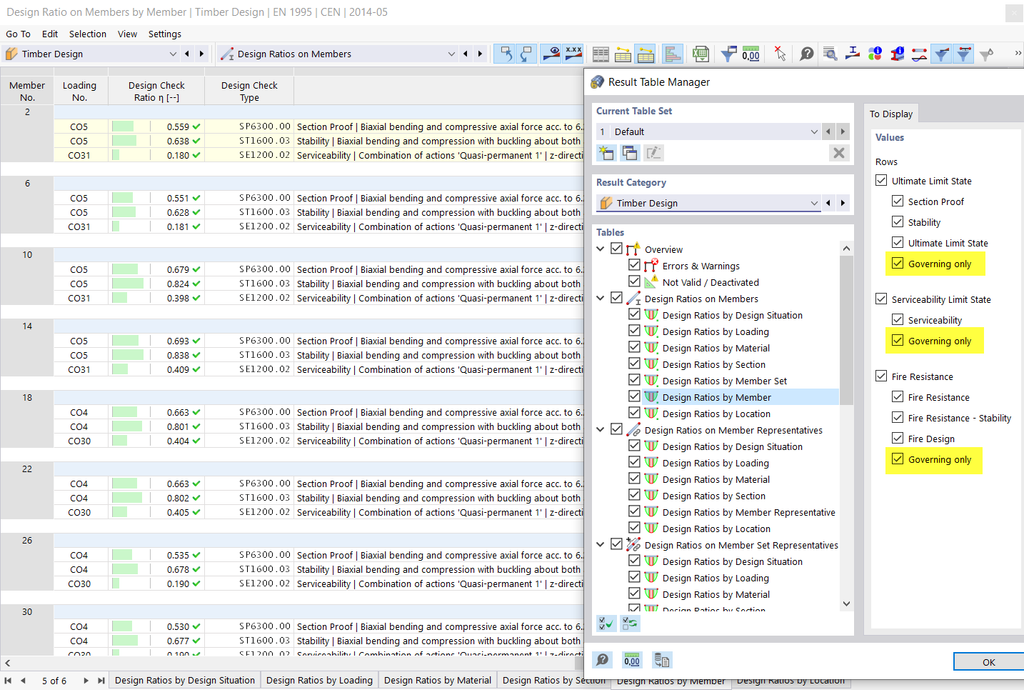

En el capítulo Razones de tensiones en barras se describe cómo puede filtrar los resultados por estado límite y por razón de tensiones.

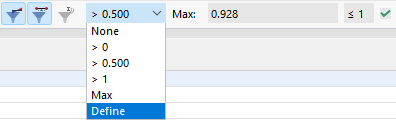

La lista de la derecha en la barra de herramientas de la tabla ofrece la opción de filtrar las tablas según grados de razón de tensiones. Con la opción Máx, solo se muestra el cálculo determinante para cada objeto.
También puede utilizar un criterio de filtro definido por el usuario. Utilice la opción Definir en la lista para esto. Se abre el cuadro de diálogo Gestor de tablas de resultados con la pestaña Criterios – Valores. Defina la condición; por ejemplo, para mostrar solo las razones de tensiones que son mayores que un valor específico.
El capítulo Filtrar tablas de resultados del manual de RFEM describe cómo definir condiciones para los valores de la tabla.
Si no se cumplen los cálculos para una sección, puede hacer que el programa optimice la sección. Se busca la sección más pequeña posible dentro de la misma serie de secciones que cumpla con los requisitos. Proceda de la siguiente manera:
