Comportamiento no lineal de materiales | Isótropo | Plástico (barras, superficies/sólidos)

¿Sabía que …? Al descargar el componente estructural con un modelo de material plástico, en contraste con el Isótropo | Modelo de material elástico no lineal, la deformación permanece después de que se haya descargado por completo.

Puede seleccionar tres tipos diferentes de definición:

• Básico (definición de la tensión equivalente bajo la cual se plastifica el material)
• Bilineal (definición de la tensión equivalente y módulo de endurecimiento por deformación)
• Diagrama tensión-deformación:Definición de diagramas tensión-deformación poligonales
• Opción para guardar o importar el diagrama
• Interfaz con MS Excel

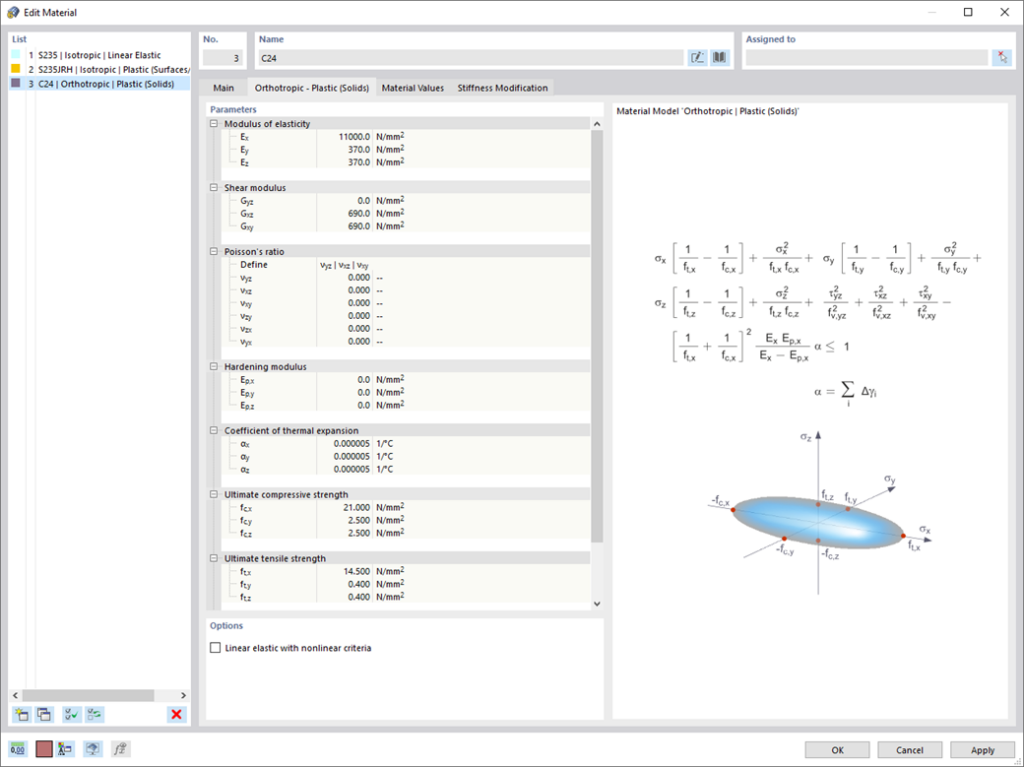

Comportamiento no lineal del material | Ortótropo | Plástico (superficies, sólidos) | Tsai-Wu

¿Está familiarizado con el modelo de material de Tsai-Wu? Combina propiedades plásticas y ortótropas, lo que permite un modelado especial de materiales con características anisótropas, como plásticos reforzados con fibras o madera.

Si el material está plastificado, las tensiones permanecen constantes. Se produce una redistribución según las rigideces disponibles en las direcciones individuales. El área elástica corresponde al ortótropo | Modelo de material elástico lineal (sólidos). Para el área plástica, se aplica la fluencia según Tsai-Wu:

Todas las resistencias se definen positivamente. Puede imaginar el criterio de tensión como una superficie elíptica dentro de un espacio de tensiones de seis dimensiones. Si se aplica una de las tres componentes como un valor constante, la superficie se puede proyectar en un espacio de tensiones tridimensional.

Si el valor para f_y(σ), según la ecuación de Tsai-Wu, condición de tensión plana, es menor que 1, las tensiones están en la zona elástica. El área plástica se alcanza tan pronto como fy (σ) = 1; los valores mayores que 1 no están permitidos. El comportamiento del modelo es plástico ideal, lo que significa que no hay rigidez.

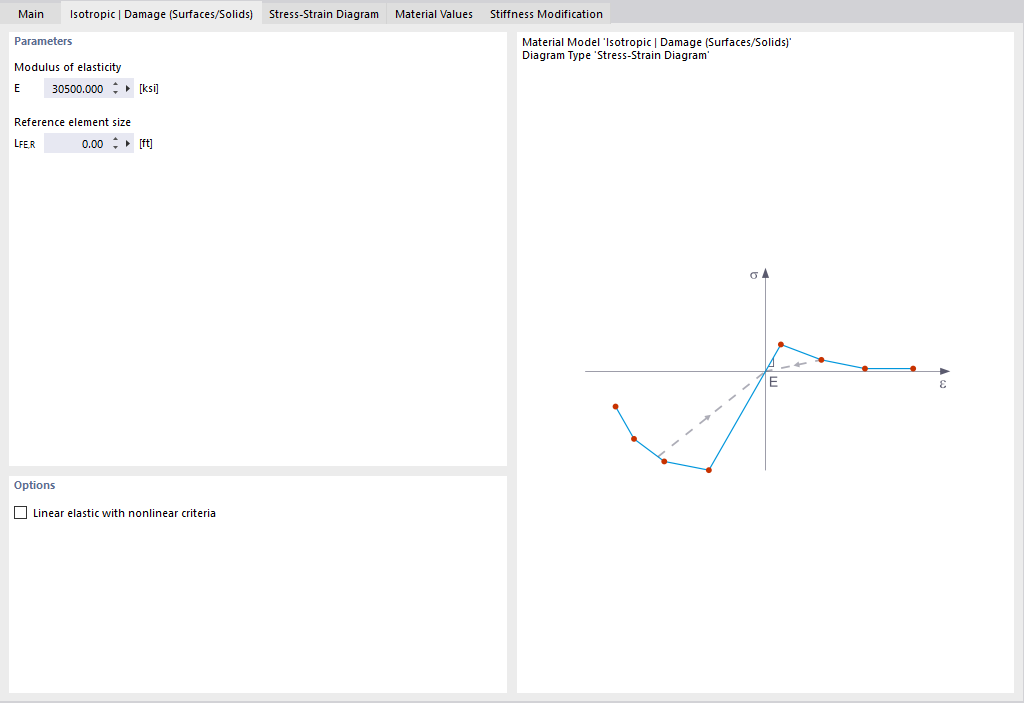

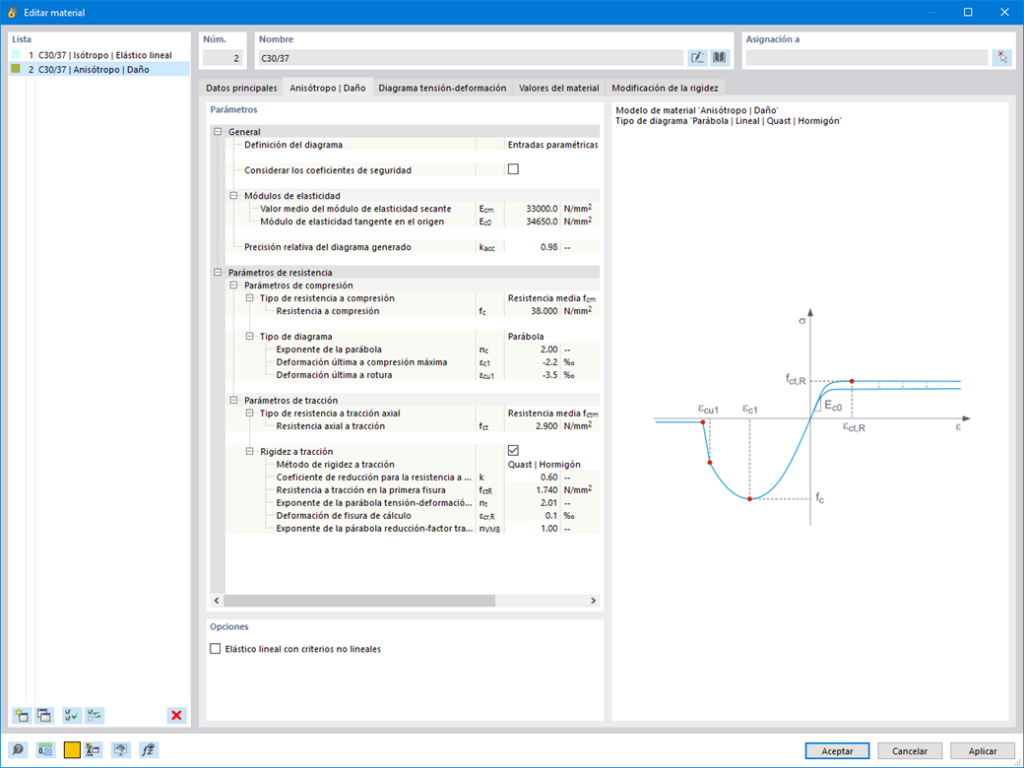

Comportamiento no lineal del material | Isótropo | Daño (superficies/sólidos)

¿Tiene alguna pregunta sobre el programa? A diferencia de otros modelos de material, el diagrama tensión-deformación para este modelo de material no es antimétrico con respecto al origen. Puede usar este modelo de material para simular el comportamiento del hormigón armado con fibras de acero, por ejemplo. Encontrará información detallada sobre el modelado del hormigón con fibras de acero en el artículo técnico: Kb | Determinación de las propiedades del material del hormigón armado con fibras de acero y su aplicación en RFEM

En este modelo de material, la rigidez isótropa se reduce con un parámetro de daños escalar. Este parámetro de daños se determina a partir de la curva de tensión definida en el diagrama. No se tiene en cuenta la dirección de las tensiones principales. Más bien, el daño se produce en la dirección de la deformación equivalente, que también cubre la tercera dirección perpendicular al plano. El área de tracción y compresión del tensor de tensiones se trata por separado. En cada caso se aplican diferentes parámetros de daño.

El “Tamaño del elemento de referencia” controla cómo se aplica la escala de la deformación en el área de la fisura respecto a la longitud del elemento. Con el valor predeterminado cero, no se realiza ninguna escala. Por lo tanto, el comportamiento del material de hormigón con fibras de acero se modela de manera realista.

Puede consultar los fundamentos teóricos del modelo de material «Deterioro isotrópico» en el artículo técnico:

KB 001461 │ Daño del modelo de material no lineal .

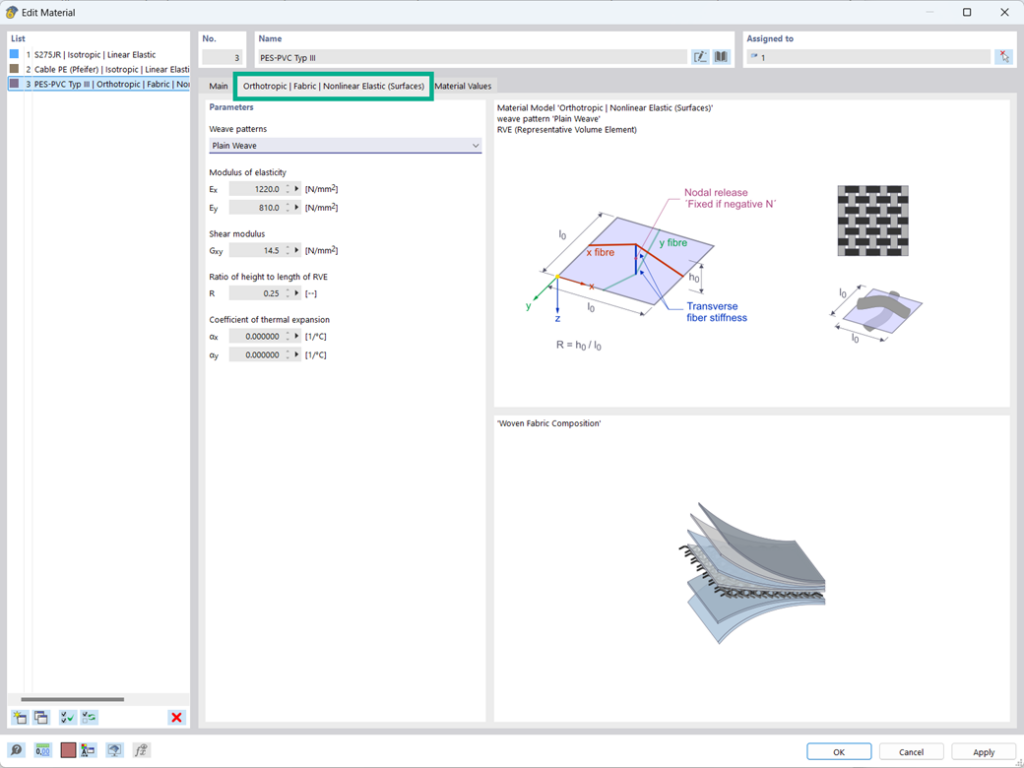

Comportamiento no lineal del material | Ortótropo | Tejido | Elástico no lineal (superficies)

El modelo de material “Ortótropo | Tejido | Elástico no lineal (superficies)” le permite definir membranas de tela pretensada utilizando el modelo de elementos de volumen representativo RVE de microestructura sólida.

Al considerar la geometría del tejido en el modelo de microestructura, ahora se puede considerar el efecto de la deformación transversal correspondiente para todas las condiciones de fuerza en la membrana.
